定拍

5.6.6定拍

模方可以接入定拍（大势智慧自研的具有高精度位姿的影像采集硬件）获取的地面补拍影像，对底商等近地面模型进行快速修复、纹理贴图，以高质高效修复网格模型近地面视角的缺陷。

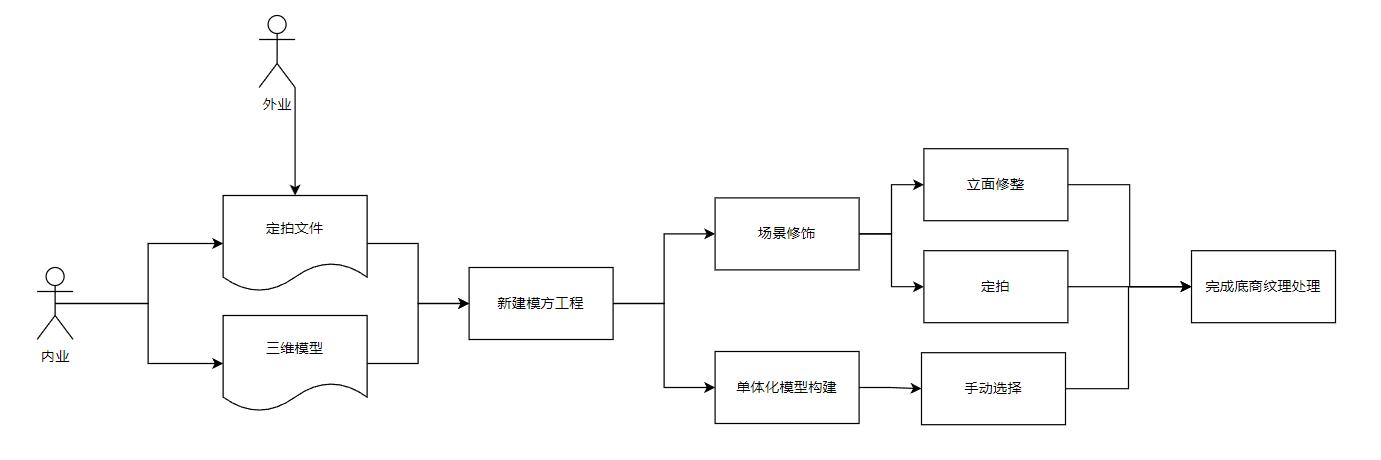

使用定拍进行底商纹理修复的流程图如下：

流程说明：

定拍外业采集照片使用的工具是大势智慧的定拍DShot+大势云观APP，见图5-117 和图5-118；

三维模型是重建得到的OSGB/OBJ，支持常见的三维重建软件导出的模型数据，如重建大师、CC、大疆智图。

5.6.6.1定拍外业采集照片

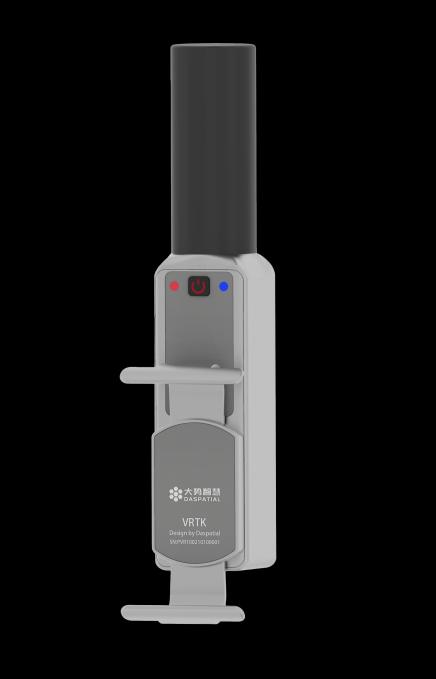

外业采集用到的是定拍DShot 和大势云观APP，定拍DShot 是大势智慧面向新型基础测绘城市级三维建模，推出的一款低成本、低门槛、高效率图元数据采集工具。大势云观APP是安装在手机上的配套软件。获取方式请联系技术支持。

大势云观APP：

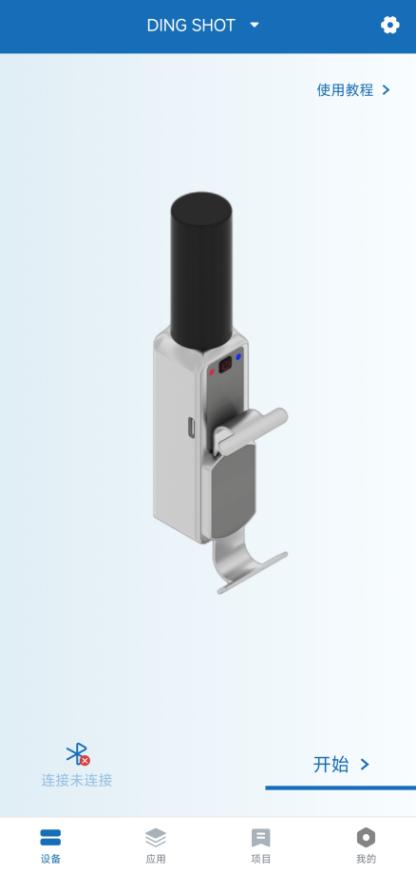

软件界面：

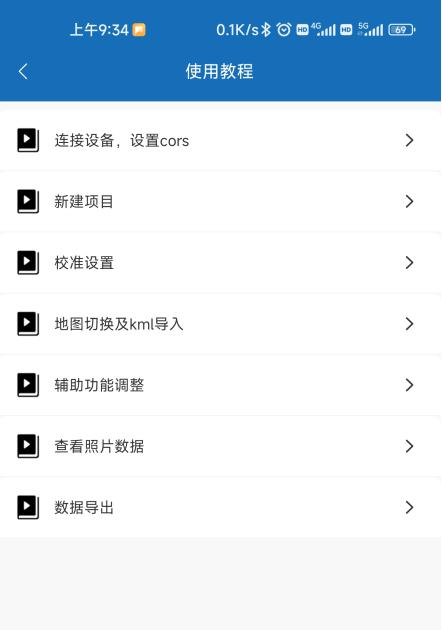

操作视频：

5.6.6.2定拍数据预处理

预处理需要做的事情是把外采照片合并和生成对应的定拍文件，以供模方软件加载。需要用到的软件是大势云观PC 端软件，获取方式请联系技术支持。

操作步骤：

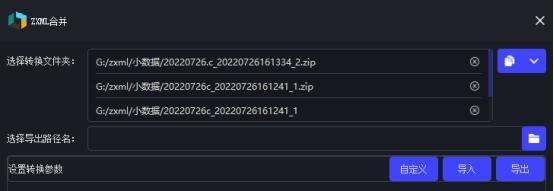

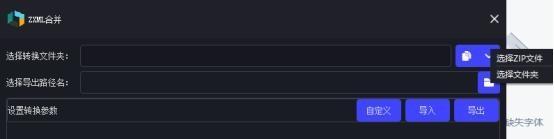

第一步，选择合并文件夹。可选zip 文件和文件夹，后续软件会自动解压文件夹。重复选择时，只保留其一。Tips：按住ctrl 选择和shift 可多选zip。

第二步，选择导出路径。选择导出文件夹并填写文件夹名。注意有重名保护，不允许导出为重名文件。防止误操作删掉数据。

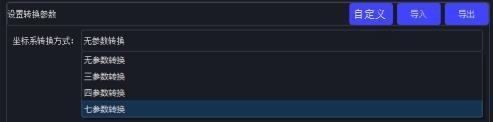

第三步(选用)，选择坐标转换参数。zxml 和重建的模型的坐标系不一致时要用到。

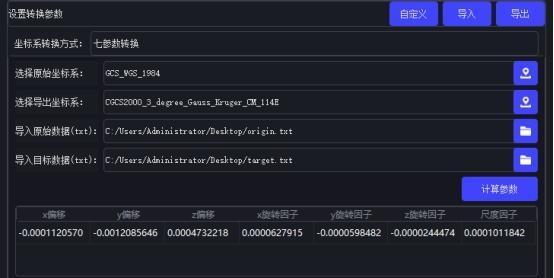

图5-125 选择坐标转换参数其中，自定义：为自定义坐标转换参数。

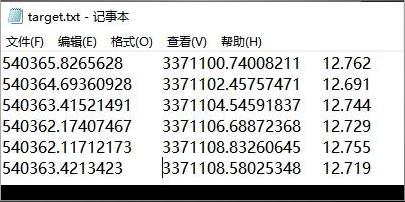

依次选择原始坐标系、导入原始数据、导入坐标数据。其中原始坐标系为zxml 起始坐标系，原始数据以及目标数据为转换时必须给定计算参数的坐标数据。数据格式如下。

第四步(选用)，点击计算参数。

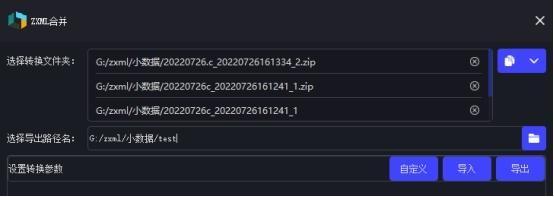

第五步，合并文件。选择合并为文件夹则将所有选择的文件合并为一个文件夹。选择合并为ZIP 则将所有选择的文件合并为一个ZIP。

最后，合并后的文件组织形式为：
