纹理（一）

5.6纹理

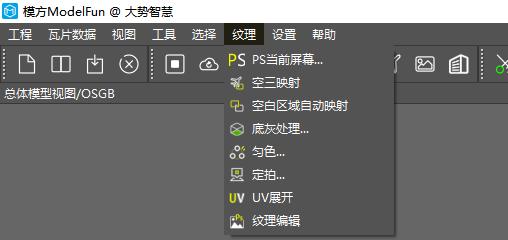

ModelFun 提供数据纹理处理功能：PS 当前屏幕，空三映射，空白区域自动映射，底灰处理，模板匀色，定拍，UV 展开，纹理编辑。

5.6.1PS当前屏幕

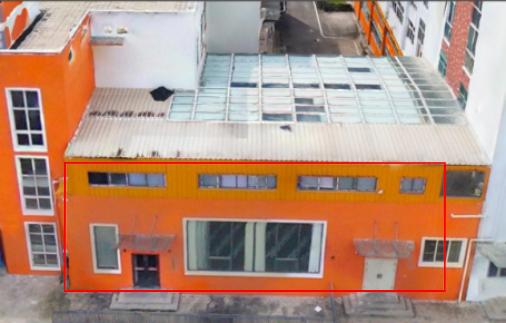

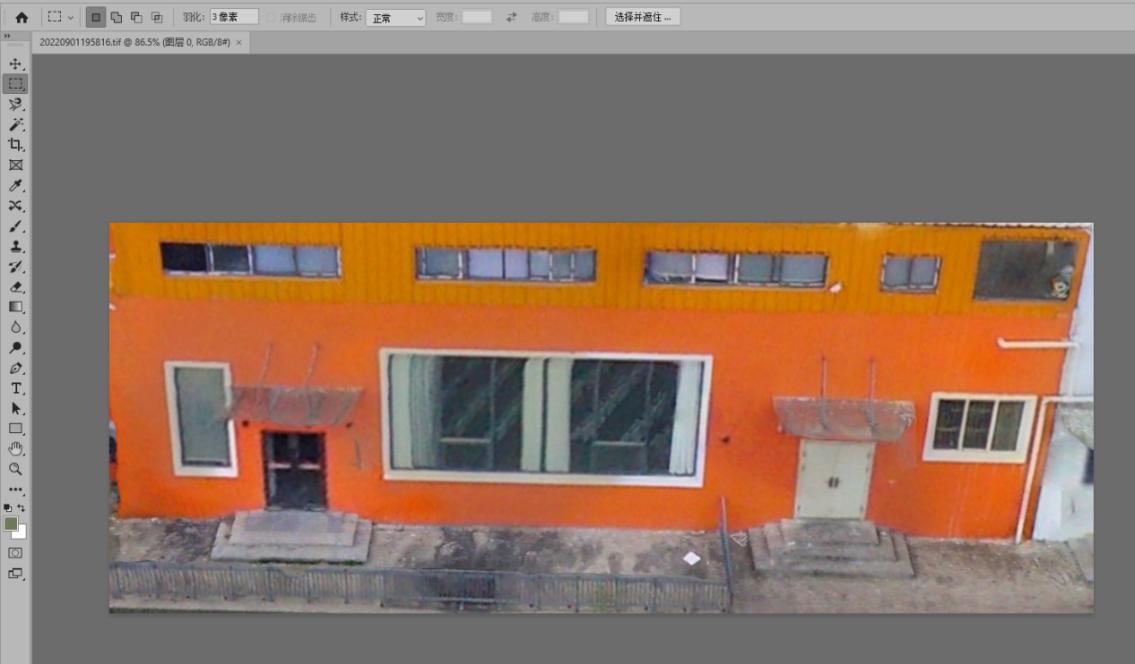

在obj 视图中，框选需要PS 的区域，获取所选范围当前视图的纹理图，自动联动至ps，处理完成后，直接保存，修改效果可直接在“编辑模型视图/OBJ”界面中显示。

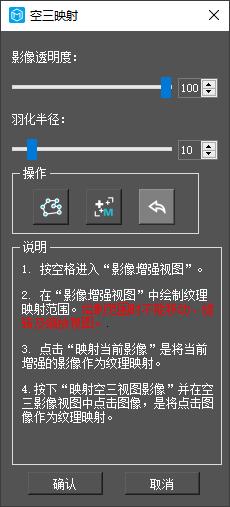

5.6.2空三映射

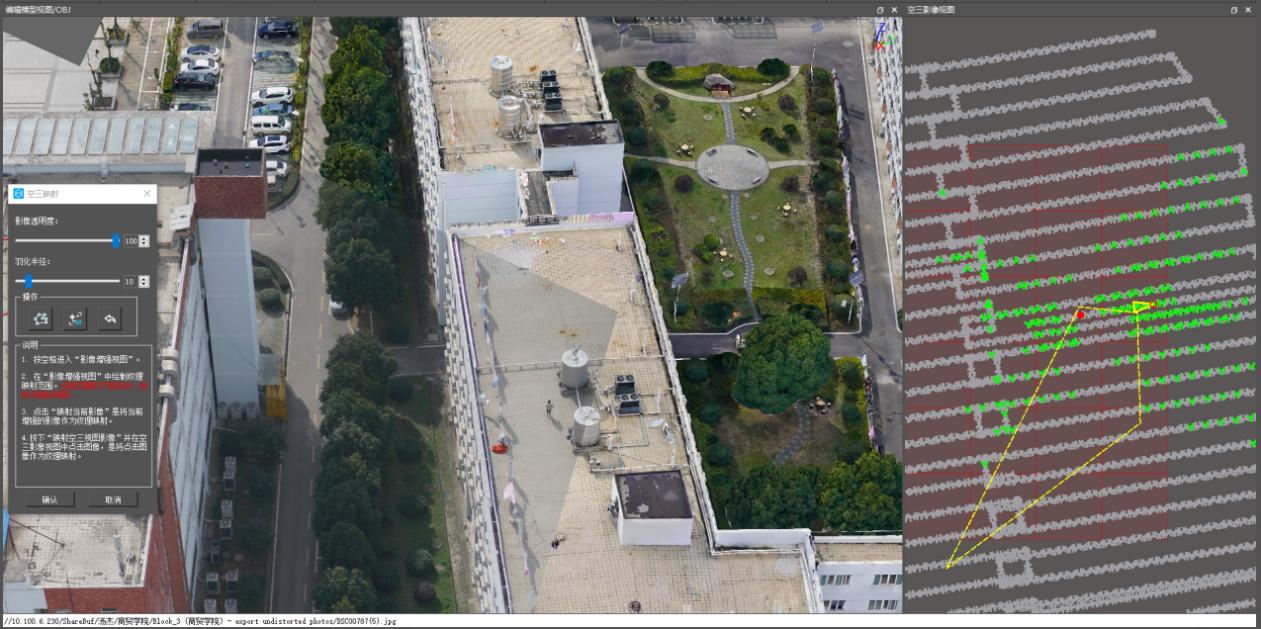

在“编辑模型视图/OBJ”界面进行范围绘制，绘制完成后点击“空格”系统自动挑选出合适影像。点击，进行映射，处理完成后点击“确定” 完成操作。

5.6.3空白区域自动映射

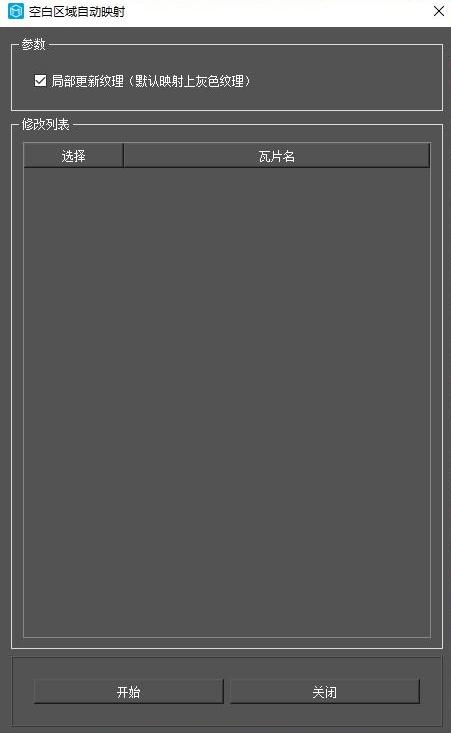

针对已处理结构瓦片，不对原工程数据进行更新处理时，可直接在ModelFun 中进行空白区域自动映射，对瓦片赋予纹理。赋予纹理后可在ModelFun 中直接对瓦片进行纹理处理。

空白区域：对OBJ 进行处理后，产生新的三角面，这些三角面系统显示为灰色状态是为无UV 信息。例补洞产生的三角面，这些三角面是没有uv 信息的。

5.6.4底灰处理

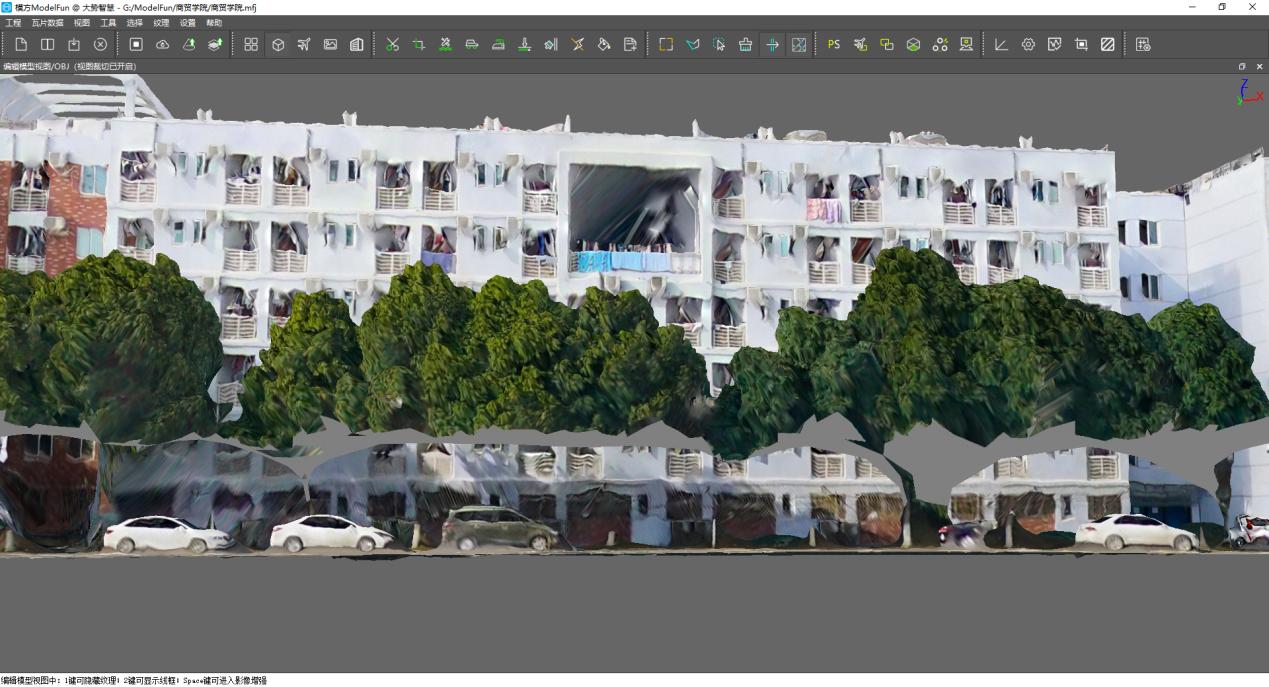

快速处理模型底部因拍摄角度问题导致的问题。

1. 选择范围，框选出需要处理的范围。

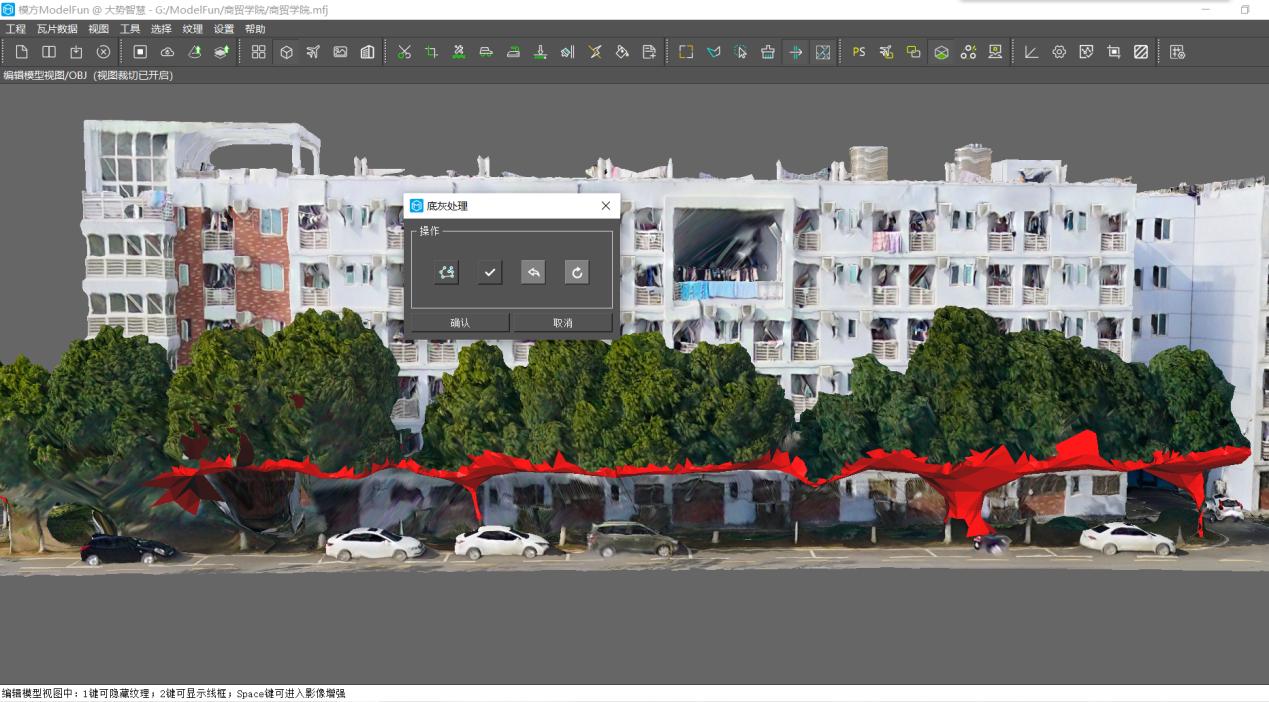

2. 选中后三角形标红显示。

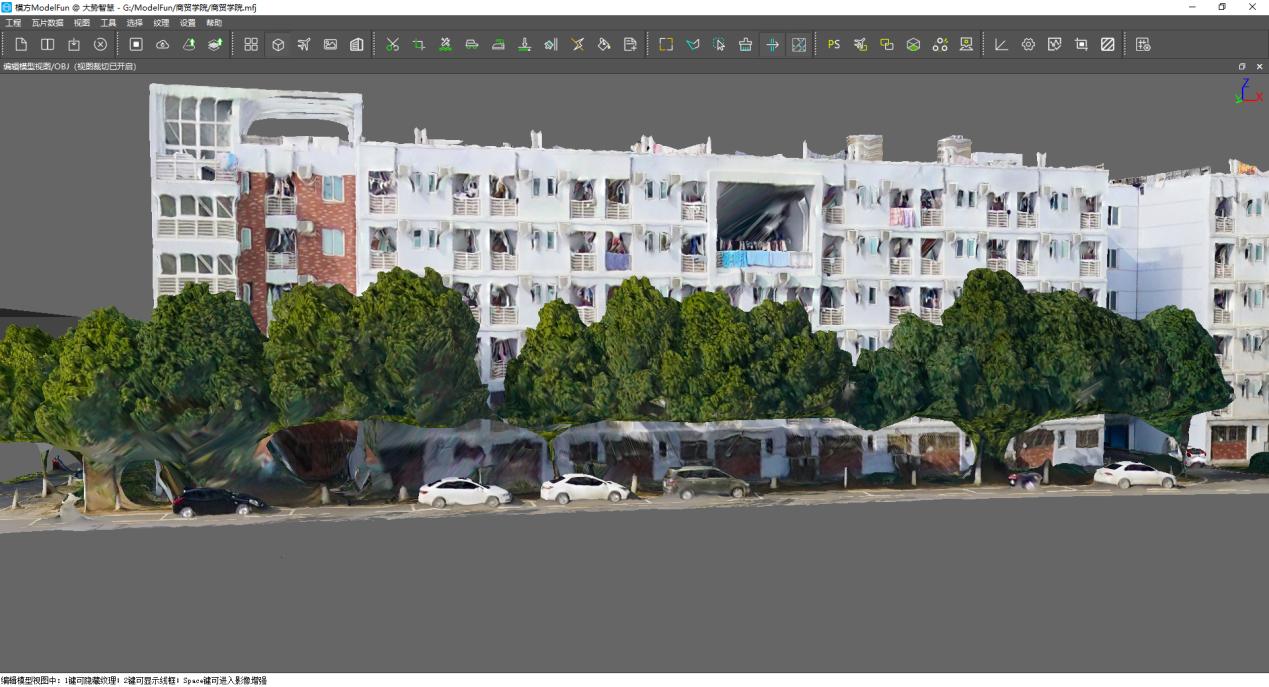

3. 点击处理按钮，软件自动对选择的三角形进行纹理处理。

4. 点击撤回上一步操作。点击按钮，清除当前全部操作。
