快速自动建模

5.9快速自动建模

适用于简单结构单体模型直接通过MF 进行快速自动建模。

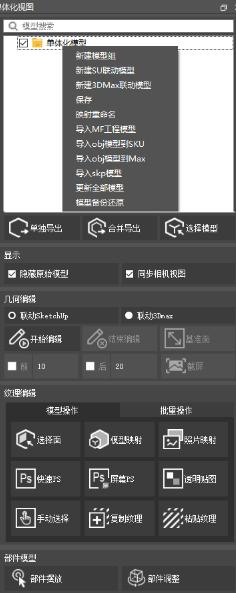

点击视图菜单--单体化或者在工具栏选择单体化图标，然后在单体化窗口中新建SU 联动模型。

建模工具箱说明：

(1)

“选择”按钮，模型的线/面进行选中；

(2)

“擦除”按钮，模型的线/面进行擦除；

(3)

“绘制”按钮，在视图中绘制线段；

(4)

“绘制轮廓”按钮，绘制模型外轮廓并自动建模；

(5)

“推/拉”按钮，所选面推/拉；

(6)

“偏移”按钮，所选面的边线偏移；

(7)

“移动”按钮，所选线进行移动；(8)“自动建模”按钮，进行模型轮廓提取操并自动建模；操作步骤：1) 在单体化窗口中点击“开始编辑”图标，系统自动打开建模工具箱；2) 在建模工具箱点击“半自动建模”按钮后，显示“轮廓提取”弹框；

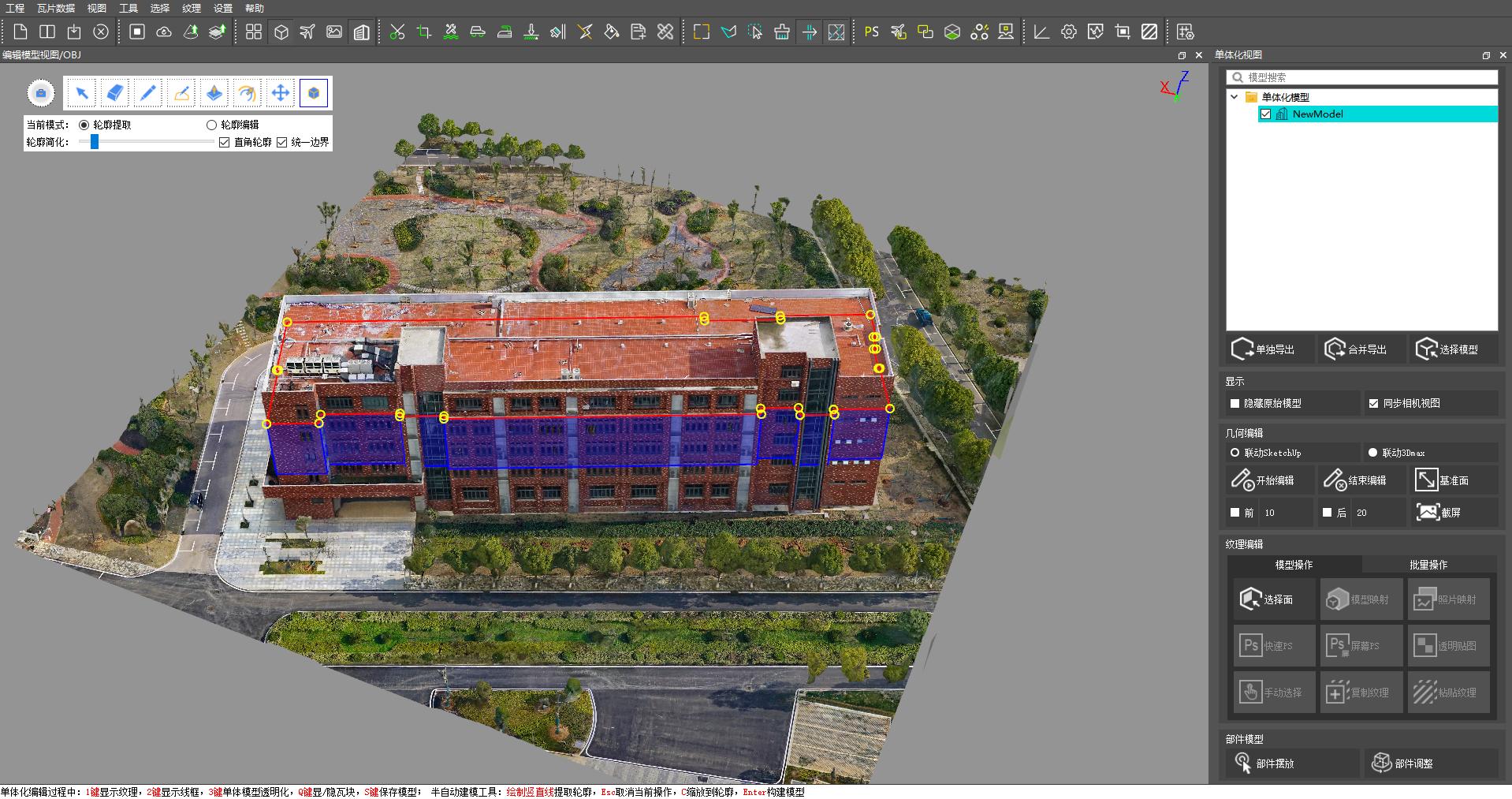

3. 在目标建筑物上绘制线段以确定轮廓提取的高度，鼠标按住左键开始绘制，松开左键结束绘制，并在视图中显示轮廓提取的范围，可通过拖动轮廓简化进行轮廓简化修改（直角轮廓：将轮廓修改为直角边；统一边界：模型轮廓尝试偏移至已有模型边上）；

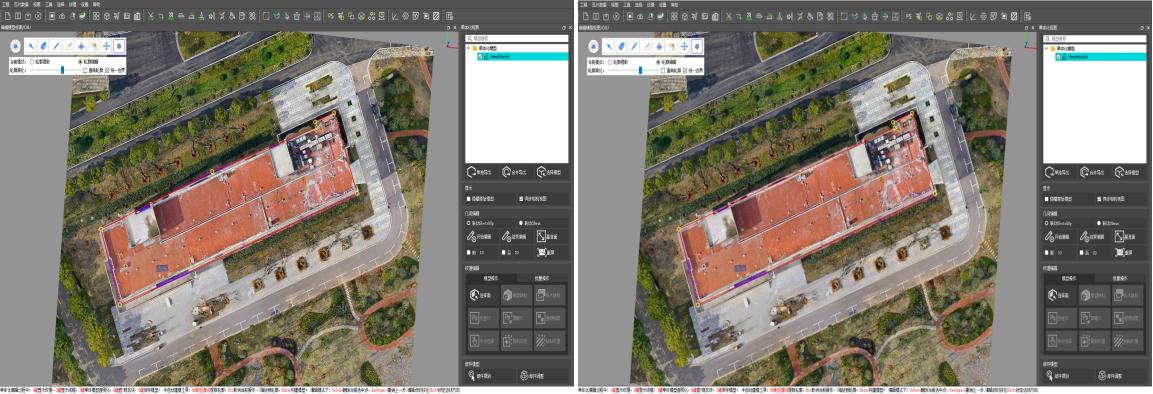

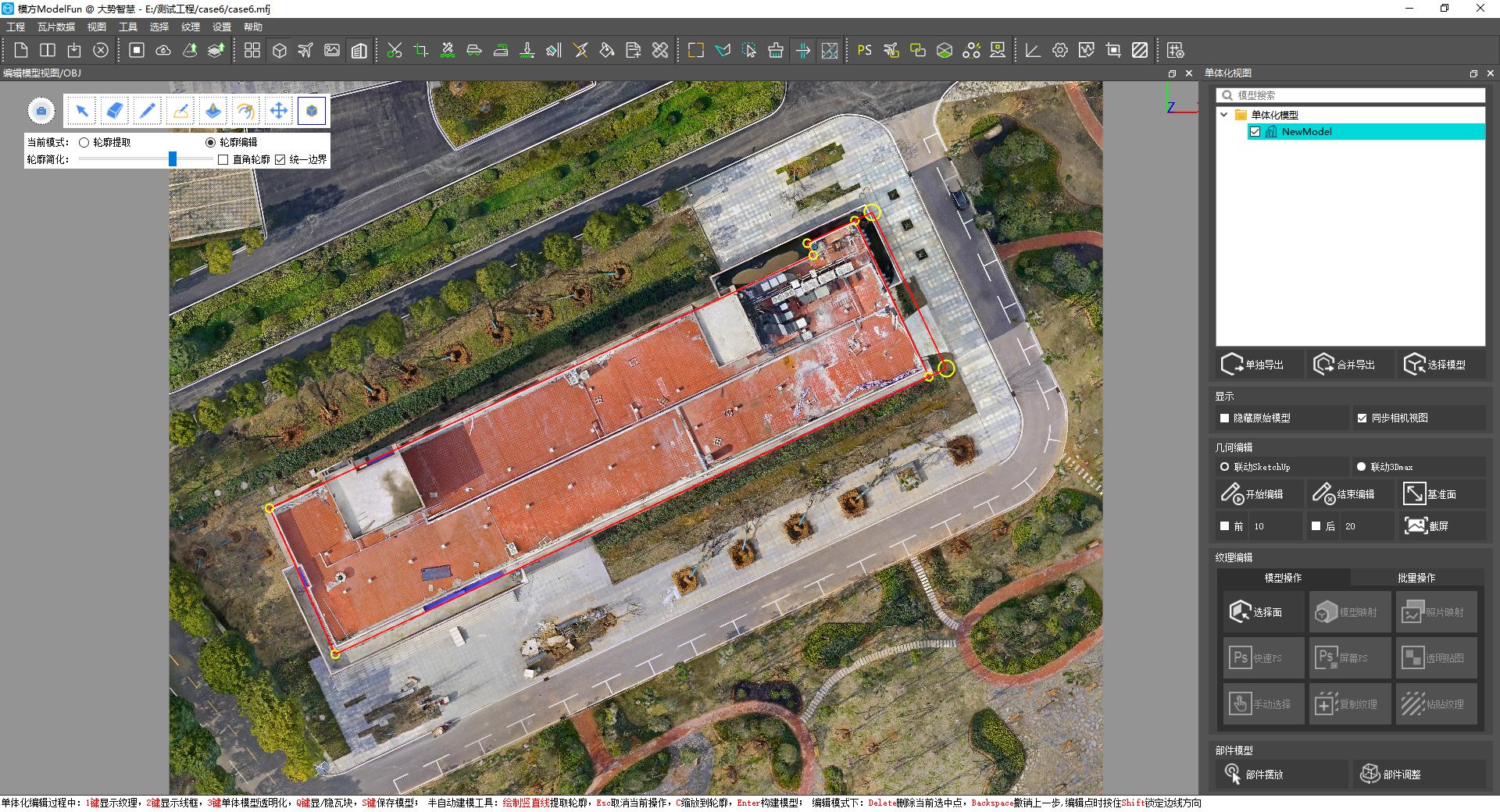

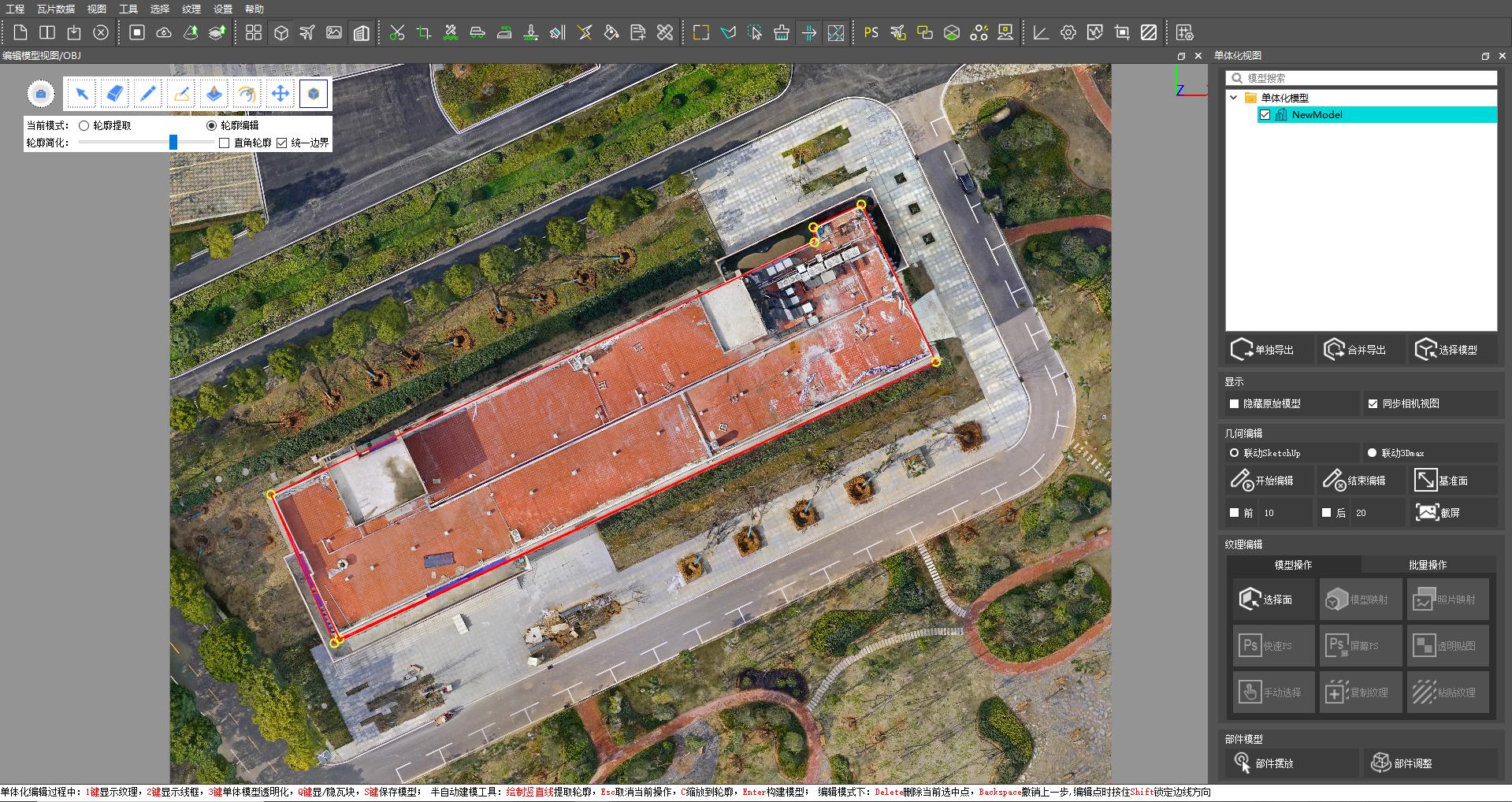

轮廓编辑：可对非直角提取的轮廓线进行编辑。在俯视图下可对轮廓线进行移动点、删除点和平移轮廓线段。

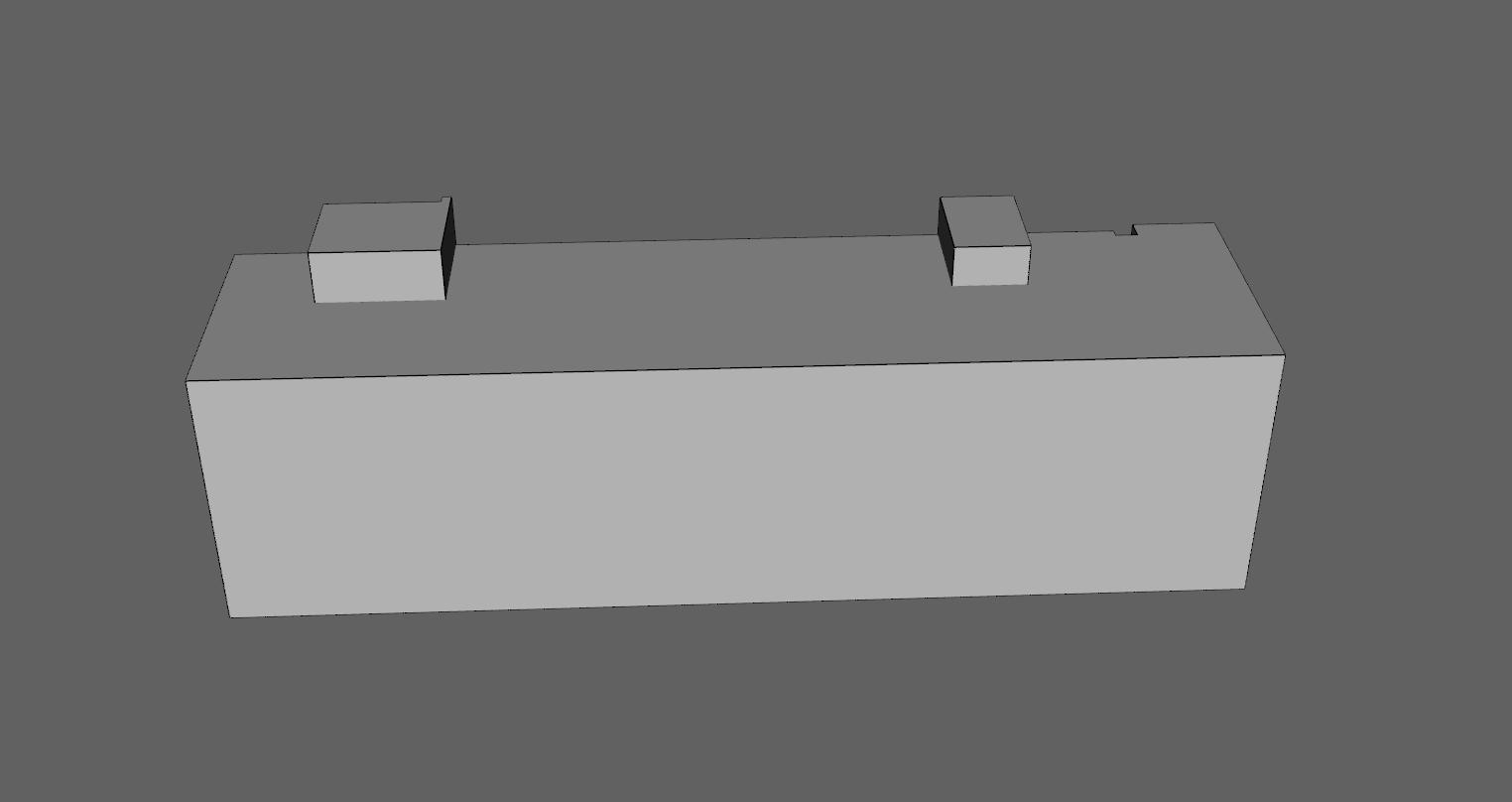

4. 调整好轮廓线范围后，点击键盘“Enter”，即可完成构建模型操作；
