3.7工具

3.7.1路径漫游

该功能分为航线飞行、绕点飞行和第一人称三种模式，在三种模式下均可以通过用户自定义路径实现自动漫游的效果，并导出漫游视屏。支持路径漫游面板拖拽、停靠、调整大小。

1. 航线飞行

1. 路径编辑

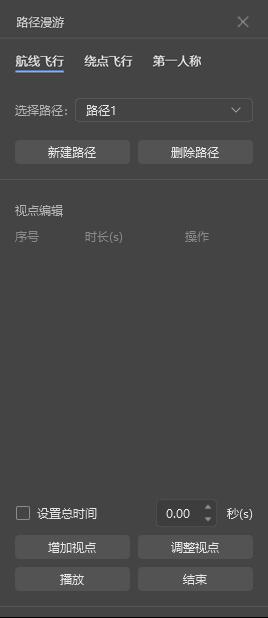

• 点击路径漫游，弹出右侧面板；
• 点击新建路径，界面会出现“路径1”；

2. 视点编辑

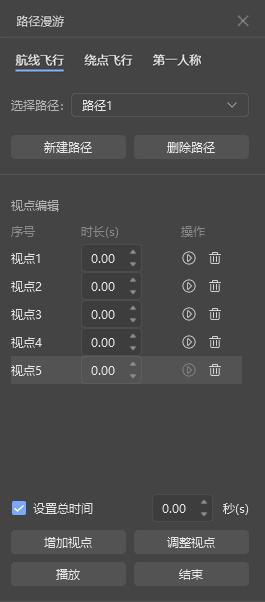

• 调整模型视角，点击增加视点，程序会记录该视点所处的位置和视角，拖动模型到第二个视点，调整好角度，再次点击增加视点，依次添加需要的视点

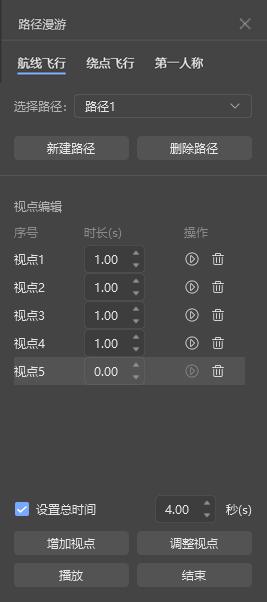

• 点击“时间（s）”可以为每一个视点设置浏览时长，也可以点击设置总时长，平均分配给每个视点相同的浏览时长。

• 点击“预览”可以播放每一个视点的浏览过程，点击“删除”可以删除不需要的视点，点击播放，会按照视点的顺序，自动完成路径浏览；
• 浏览的过程中如果发现有视点需要调整，双击该视点，跳转到该视点所处的位置和角度，拖动模型调整位置并转动视角，点击调整视点，完成视点位置及角度的调整；
• 点击“预览”可以播放每一个视点的浏览过程，点击“删除”可以删除不需要的视点，点击播放，会按照视点的顺序，自动完成路径浏览。点击结束，会结束播放路径漫游3) 路径录制
• 设置好录屏帧率，点击“录制”，弹出选择输出文件夹窗口，选择录屏保存的位置，等待录屏完成即可；
• 点击“新建路径”，重复以上操作，可以完成其他路径漫游的录屏。

2. 绕点飞行

1)路径编辑

• 同航线飞行。

2)绕飞设置

• 在绕飞设置的面板设置旋转速度、旋转圈数和旋转方向，在播放路径前或者播放

结束之后可修改，播放途中不可修改；

• 点击“添加中心点”按钮后，在视图中通过鼠标左键点击合适的点位添加中心点

即绕点飞行围绕的中心点位，鼠标左键选中拖动中心点上方的轴线可以上下调整中心点的高程；

• 点击“删除中心点”，可以对不满意的中心点进行删除，删除后需要重新添加中

心点；

• 点击“播放”查看飞行效果，点击“暂停”暂停播放漫游，点击“继续”继续播

漫游，点击“结束”结束播放，并固定中心点，仅可对视角进行缩放和角度变换，不可进行平移，如需修改中心点，需删除中心点。3)路径录制

• 此为会员功能，需开通会员享受，使用方式同航线飞行，其中需要注意录制时长

根据选择的帧率不同为绕飞时长预估的3 到4 倍。

3. 第一人称

1)路径编辑

• 同航线飞行。

2)第一人称录制

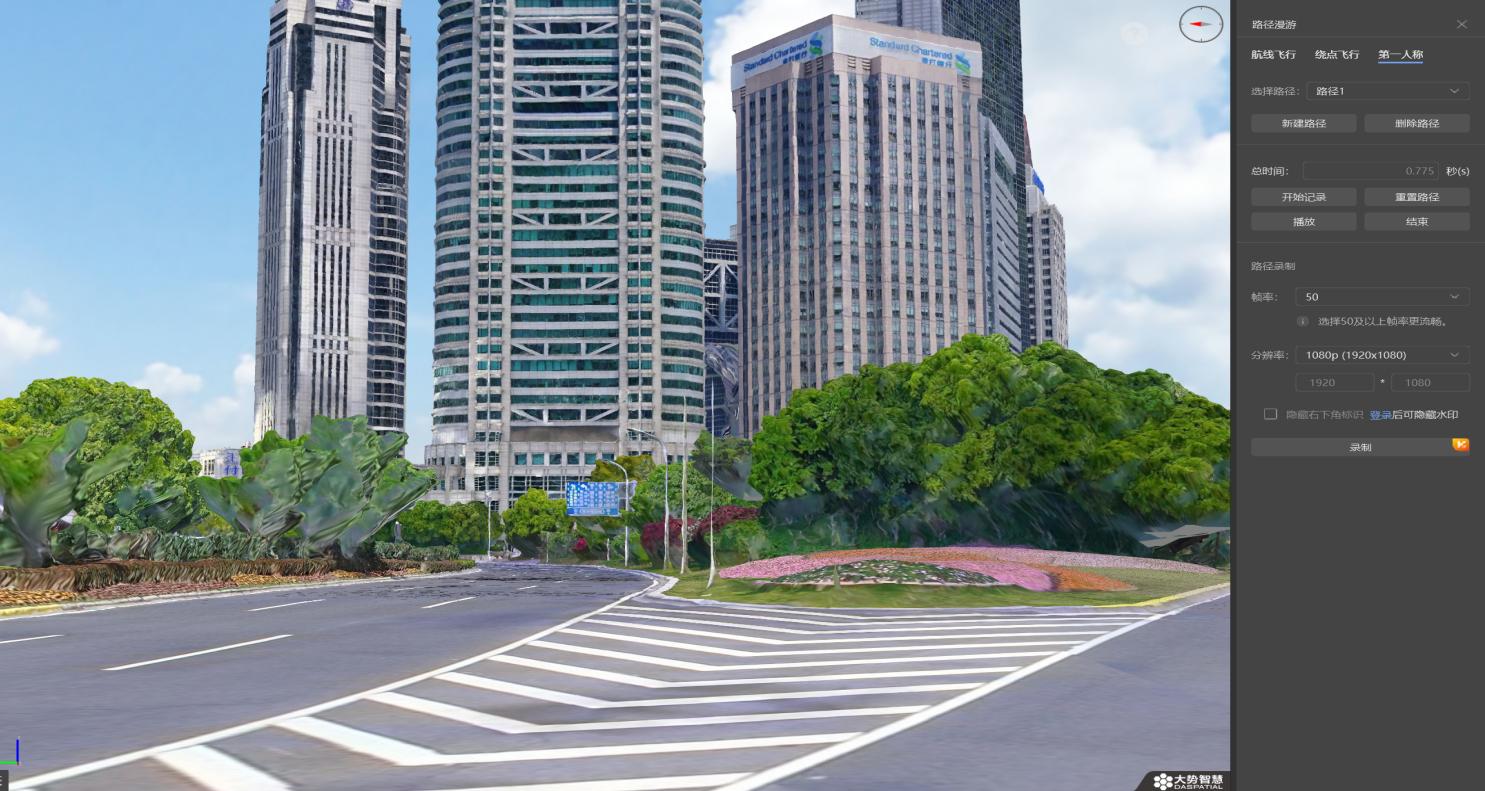

• 第一人称录制需要进入到第一人称视角；

• 点击“开始记录”，系统自动记录第一人称视角的行为轨迹；

• 点击“结束记录”，结束第一人称视角漫游记录；
• 点击“播放”查看第一人称视角漫游效果，点击“暂停”暂停播放漫游，点击

“继续”继续播漫游，点击“结束”结束播放，点击“重置路径”重置第一人称记录的行为轨迹。3)路径录制

• 此为会员功能，需开通会员享受，使用方式同航线飞行。

3.7.2屏幕截图

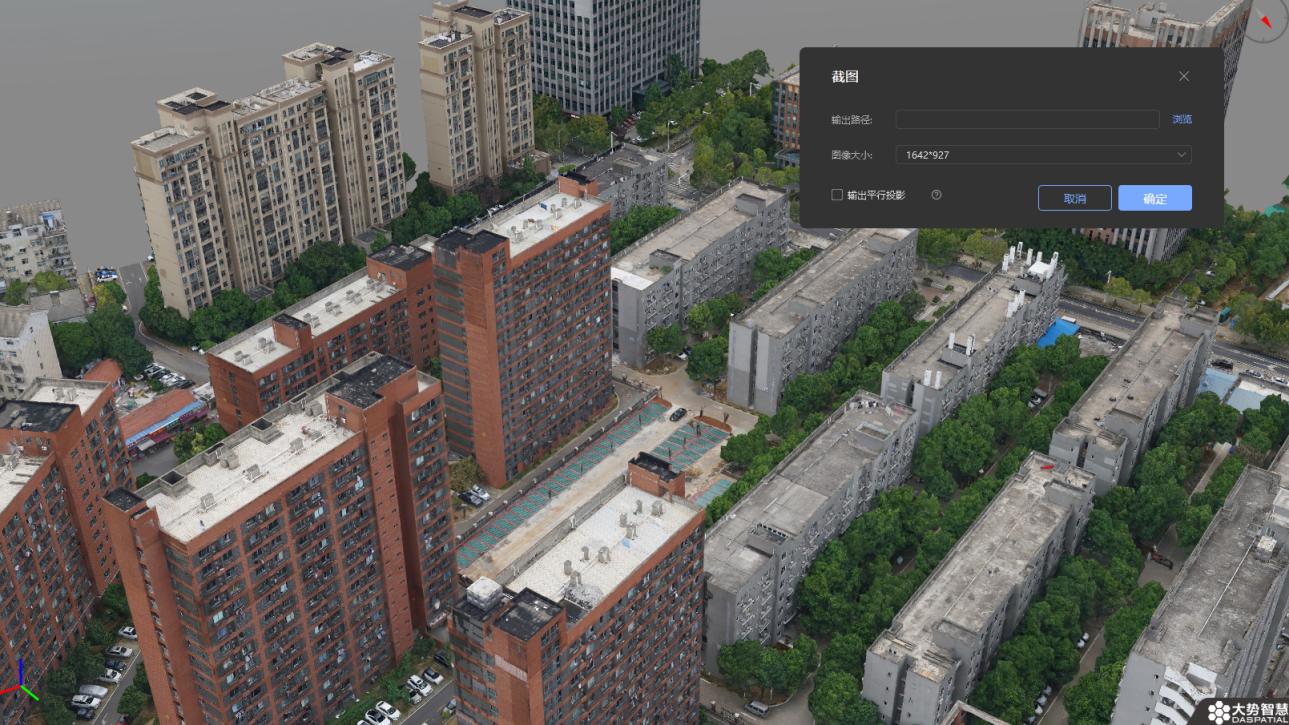

点击屏幕截图，弹出对话框。设置图片大小，设置好图片输出路径，点击确定输出高清图片。另外可根据需要勾选“输出平行投影”，在勾选的情况下，视图会临时转为平行投影模式，在未勾选或者出图完成的情况下，视图还原为一般模式即透视投影模式。

3.7.3输出正射图

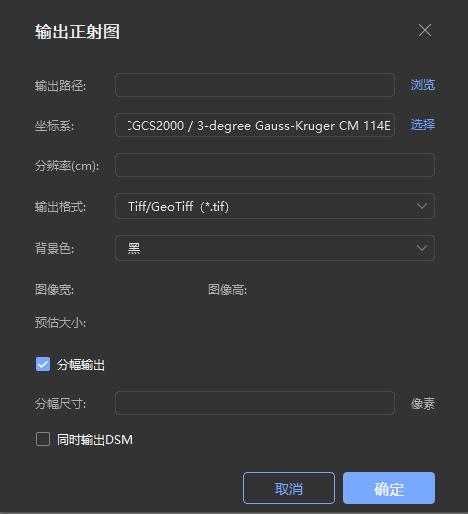

点击输出正射图，可根据模型数据自动生产DOM、DSM，生成完后可在输出路径下查看DOM、DSM 的prj 、tfw 、tif 格式文件。

1. 输出路径：设置正射影像输出的文件夹；

2. 坐标系：支持设置输出的正射图的坐标系，需要注意的是若输出不同坐标系的正

射图可能会花费更多的时间，以及设置差异较大的坐标系可能会产生较大形变；3) 分辨率：设置输出图像的分辨率，单位为厘米，即单位像素的实际距离；4) 背景色：设置输出图像的背景色，提供黑、白和透明（jpg 格式无此选项）可选择；5) 分幅输出：勾选分幅输出，需设置分幅尺寸，单位为像素，即单个图像的长宽像素值；6) 同时输出DSM：勾选同时输出DSM，可以生成相同配置的数字表面模型文件。
