精度检查

3.6分析

3.6.1精度检查

该功能可以利用外业检查点对模型精度进行检查并输出精度报告。具体操作流程如下：

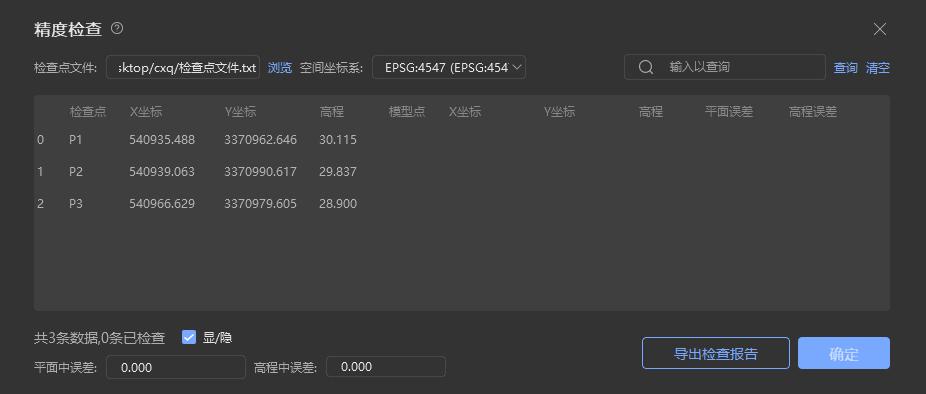

1. 点击精度检查，弹出如下界面，加载控制点文件后，用户可以在模型上选择控制点，然后在弹窗列表中高亮显示用户选择的是哪一行的数据；

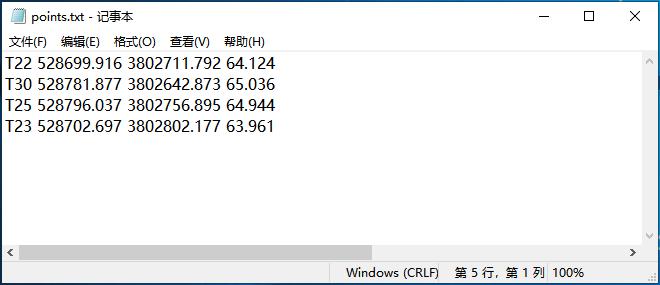

2. 点击检查点文件后方省略号，弹出选择文件对话框，选择已有的检查点文件。检查点格式要求如图所示，每一列分别为点号、东坐标、北坐标、高程，中间用空格隔开；

3. 选择了对应的检查点文件后，列表里会显示每一个点的点号及坐标信息，双击检查点，会跳到该点对应的位置，并用绿色标志标记该点的外业坐标位于模型上的位置；

4. 在模型上单击测量得到检查点的模型坐标，将获取到的坐标记录在列表里，并用黄色标志记录单击的位置，程序会自动计算外业坐标与模型坐标的差值；

5. 依次测量出所有检查点的模型坐标，程序会计算每一个点的平面及高程误差，并自动统计平面和高程中误差；

6. 在查询框中输入关键词并点击搜索，列表自动过滤与关键词无关的检查点；

7. 单击导出检查报告，支持导出csv 和pdf 两种格式，设置导出报告的文件名称，单击保存。

8. 导出csv 或pdf 文件或者可以直接保存dvp 文件中，记录用户精度检查了哪些点位，哪些还没有检查，方便用户分多次完成任务，或者在意外退出程序后可以至少恢复到上次保存前，继续操作。

3.6.2标注

标注技术是三维GIS 的一个重要技术手段，广泛应用于应急、地籍调查、规划设计等多个行业和领域，常见的为点、线、面的形式。右键父级文件夹选择导出，可导出文件夹下所有标注。优化线、面标注信息显示，面标注初始状态半透明60%，优化线面显示标注名称，如图所示。支持点、线、面、水岸线标注绘制、导入/导出、显示/隐藏，以及支持单个标注、全部标注、批量标注的标注名称显示/隐藏，同时也支持标注面板拖拽、停靠、调整大小和收起/展开。

1. 选中编辑。

• 选中要编辑位置的点，按住下方圆点移动到您指定的位置；
• 选中要编辑的线，可以增加或删除任意节点，也可以通过拖动调节位置；
• 选中要编辑的面，可以增加或删除任意节点，也可以通过拖动点进行调节。

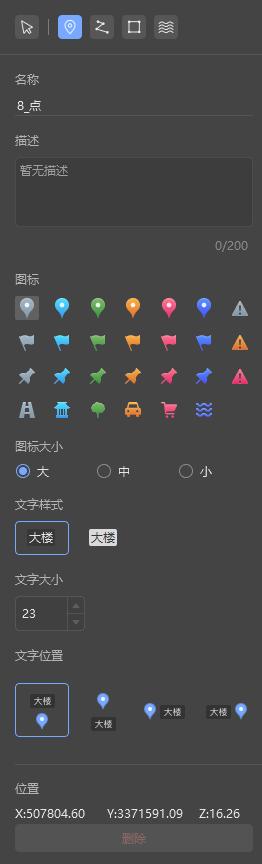

2. 点标注：对单独物体进行标注，也可以与面标注与线标注结合。

• 创建：可以通过快捷键（F1）快速使用点标注工具。
• 属性点图标目前支持六种颜色，27 种样式。可以修改名称与丰富说明。

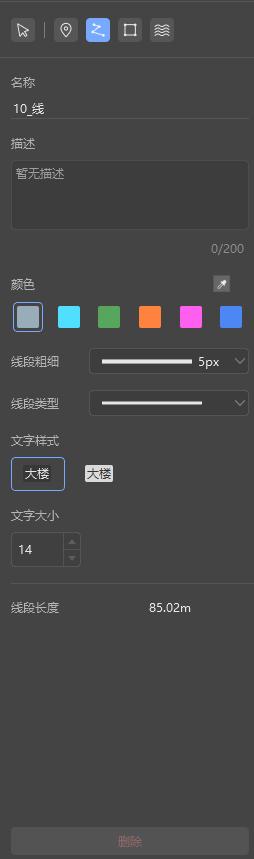

3. 线标注：通常采用折线实现，可用于表达道路、河流等，其属性信息可用于标定长度或者距离，绘制时可通过快捷键（Backspace）撤销。

• 创建：可以通过快捷键（F2）快速使用线标注工具。
• 属性与测量：可以为线设置不同的颜色与透明度，并为它添加相应的名称与简介。线段长度测量结果可以在右侧属性栏的下方找到。

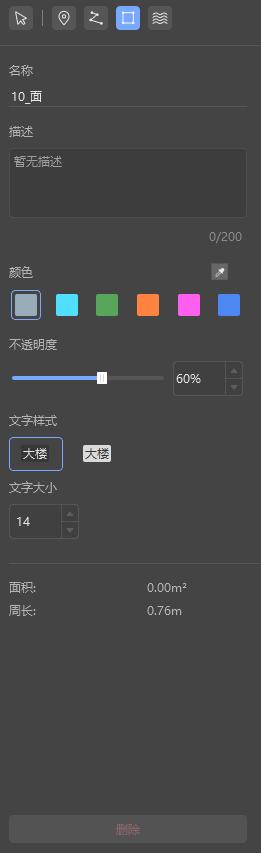

4. 面标注：一般用于表达一个特定区域，如施工区域、受灾区域、滑坡范围、规划区等，绘制时可通过快捷键（Backspace）撤销。

• 创建：可以通过快捷键（F3）快速使用面标注工具。
• 属性与测量：可以为面设置不同的颜色与透明度，并为它添加相应的名称与说明。测量结果可以在右侧属性栏的下方找到。

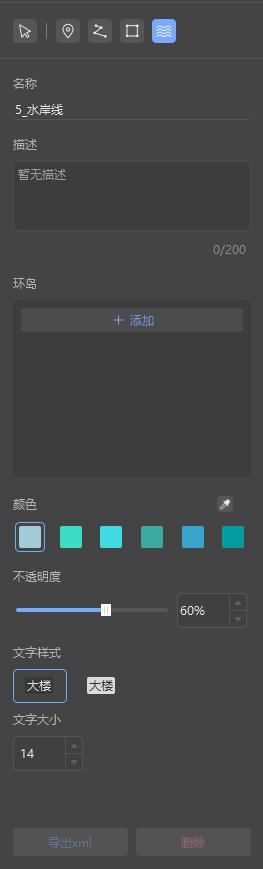

5. 水岸线：绘制并导出水岸线，可与重建大师联动自动修补水面。

绘制方式与面标注一致，同时增加环岛绘制应对复杂水面。

6. 导入标注文件：选中【标注图层-更多】点击【导入标注文件】进行标注文件导入。

• 支持点、线、面kml 文件导入；
• 支持点、线、面、水岸线dvp 文件导入；
• 支持单个点、线、面kml/dvp 文件单独导入，也支持批量导入，导入后左侧面板标注

信息下方新建kml/dvp 名称的文件夹。7) 导出标注文件：选中【标注图层-更多】点击【导出】进行标注文件导出，默认路径为上一次的输出目录。

• 点、线支持kml、dvp 格式导出；
• 面仅支持kml 格式导出；
• 水岸线仅支持xml 格式导出；
• 支持整体标注导出、单个标注导出、多个标注同时选中导出。

3.6.3测量

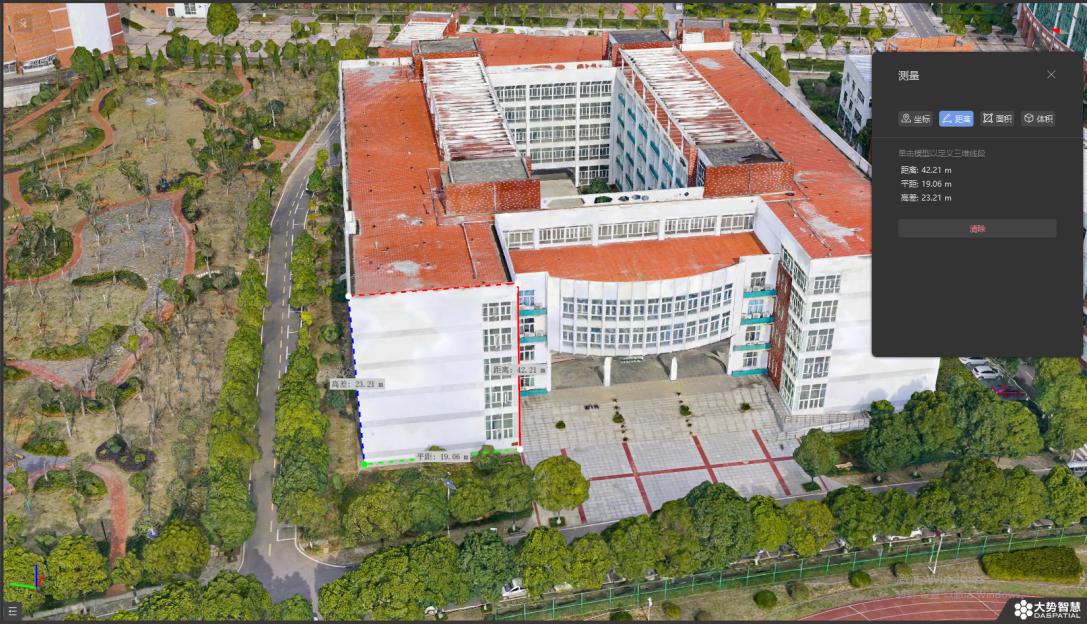

测量功能一共有4 种测量方式，如图所示。

坐标测量：鼠标左键单击模型绘点，可选择对应的空间参考坐标，单击选点后，同时在视图中显示该点的坐标X、Y、Z，测量结果保留6 位小数；

距离测量：鼠标左键单击模型绘制线段，支持打多个点绘制折线，绘制时可通过快捷键（Backspace）撤销。在视图中“红色”线显示绘制的轨迹并显示总距离，“绿色虚线”显示起点与终点的“平距”，“蓝色虚线”显示起点与终点的“高差”。被模型遮挡部分显示为虚线，未被遮挡视线部分显示实线，测量结果保留2 位小数；

面积测量：鼠标左键单击模型绘制曲面，双击以关闭多边形，绘制时可通过快捷键（Backspace）撤销，绘制完成自动计算周长及面积，测量结果保留2 位小数；

体积测量：单击模型以定义基准面，双击闭合结束绘制，绘制时可通过快捷键（Backspace）撤销。可设置基准面高程以及采样距离，自动计算得到周长、面积、填挖方分析等，测量结果保留2 位小数。
