土方测量

3.6.4土方测量

目前该功能仅对登录用户开放，用户需注册大势智慧账号并登录即可体验。

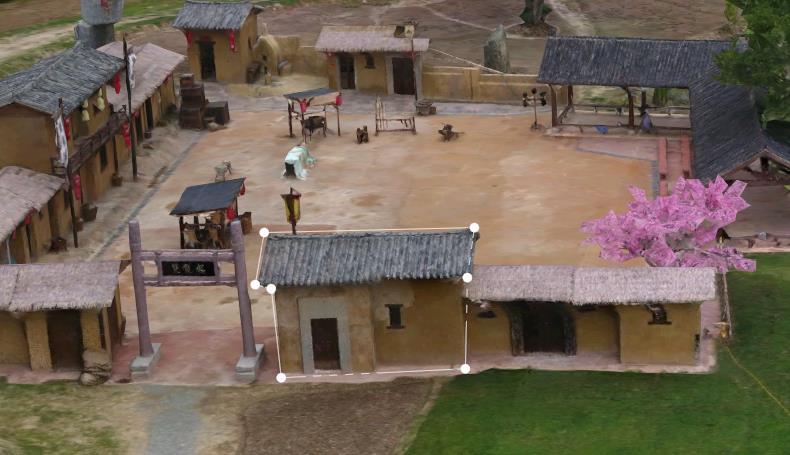

该功能可以测量选定基础表面和模型之间的体积。具体操作流程如下：1) 单击鼠标左键绘制所要测算的区域，每次单击都会创建一个顶点并形成体积的基础表

面，双击完成多边形绘制。

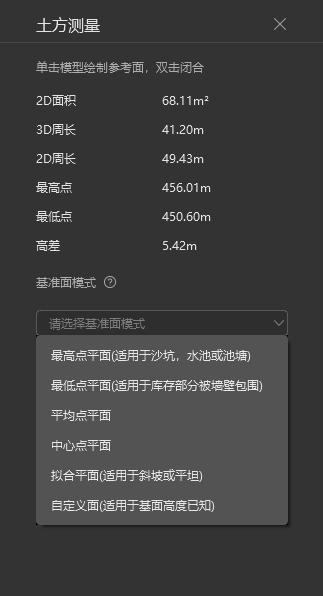

2)在进行土方量算前，可按需选择基准面模式，根据多边形的点确定基准面高程。

• 最高点平面：基础表面平行于XY 平面，高度位于所有顶点的最高高度。当所需的计

算是沙坑、水池、池塘等的填充量时，推荐选项。

• 最低点平面：基础表面平行于XY 平面，高度位于所有顶点的最低高度。当部分边界

不可见时的推荐选项，例如，库存部分被墙壁包围。

• 平均点平面：底面平行于XY 平面，高度为所有顶点的平均高度。
• 中心点平面：它连接最高点和最低点之间且基础表面平行于XY 平面，高度位于所有

顶点的最高高度，低度位于所有顶点的最低高度。

• 拟合平面：将平面拟合到顶点，以便所有顶点与基础表面的距离最小。当堆料的整个

边界可见并且基面是具有相同高度的坚硬表面、斜坡或平坦时，推荐选项。

• 自定义面：底面平行于XY 平面，高度为自定义高度。当库存被墙壁包围并且只有

部分或没有边界可见时推荐选项，但平坦基面的高度是已知的。

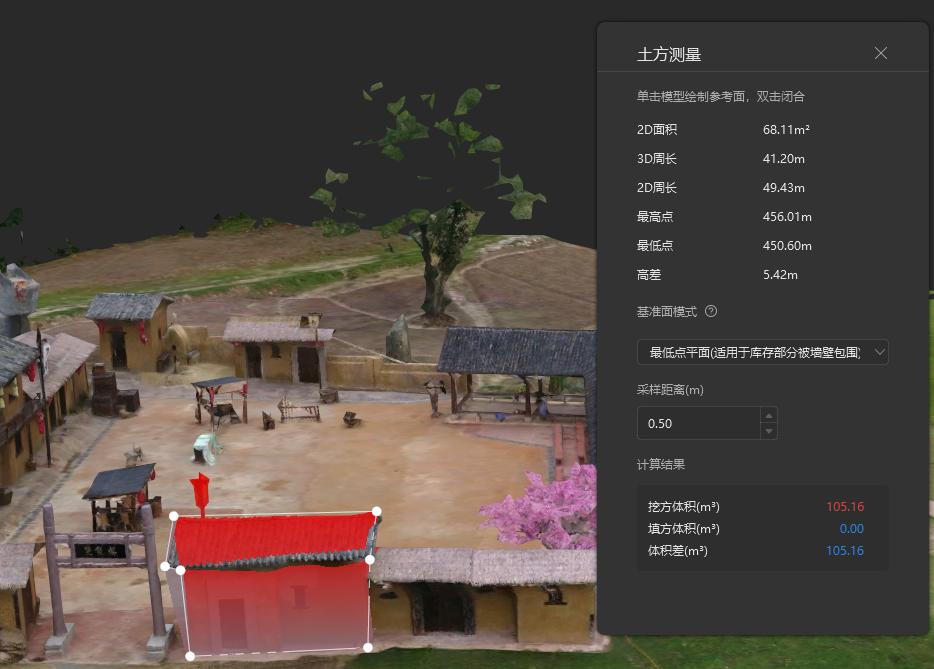

3)设置基准面模式和采样距离后，点击开始计算，即可得到土方量算结果。

• 挖方体积（m³ ）：高于体积基础的体积。体积是在体积基础和DSM 定义的表面之

间测量的。

• 填方体积（m³ ）：低于体积基础的体积。体积是在体积基础和DSM 定义的表面之

间测量的。

• 体积差（m³ ）：体积差= 填方体积－挖方体积。

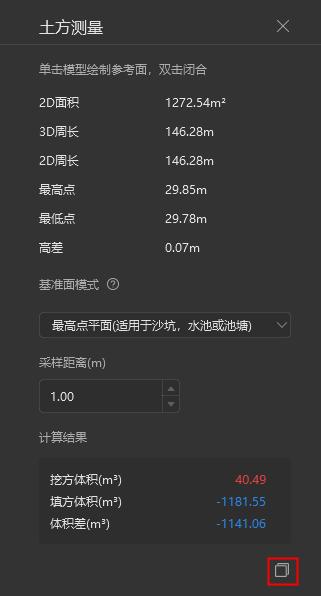

4. 点击复制按钮，复制土方量算界面上所有计算结果；
