剖面工具 ​

4.3.3剖面工具 ​

对点云数据进行水平剖面、垂直剖面视图裁切,实现点云数据多方位展示。

图111 剖面工具

其中,垂直剖面和水平剖面裁切的共同功能包含有:

厚度测量

长度测量

面积测量

剖面旋转

导出剖面点云

导出剖面图像

4.3.3.1垂直剖面 ​

选择垂直剖面后,会弹出剖面裁切的对话框,且屏幕会以双视图的形式呈现。其中,左侧视图为完整点云,右侧视图为剖面视图。

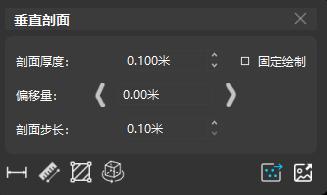

图112 垂直剖面对话框

此外,垂直剖面支持在点云视图中自定义绘制剖面厚度,也可通过勾选“固定绘制”来固定剖面厚度值(默认剖面厚度值为0.1米);同时支持点击“偏移量”来平移剖面位置,其中每次偏移的距离为“剖面步长”值(该值以剖面厚度值为最小默认值,可自定义调整该数值,但需注意自定义时该数值应大于等于剖面厚度)。

垂直剖面时,左侧视图默认调整到俯视正交投影视角;然后在视图中绘制区域确定剖面,单击第一下确定开始位置、第二下确定结束位置,外拉并点击第三下确定宽度;绘制完成后,右侧视图中即可同步显示剖面。

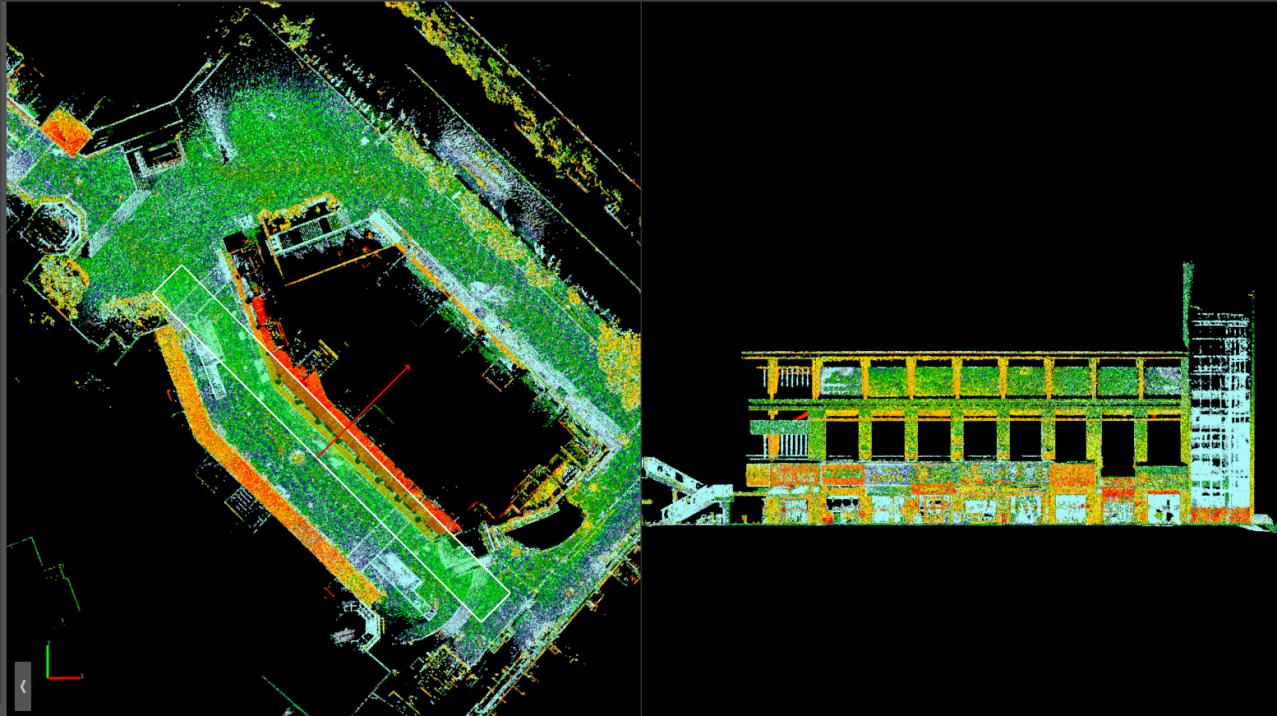

图113 全局视图(左)和剖面视图(右)

4.3.3.2水平剖面 ​

水平剖面时,左侧视图可自由调整,调整至合适的视角后在左侧视图中单击1个点,则以该点确定1个水平面,该水平面对点云数据进行水平剖面裁切显示。

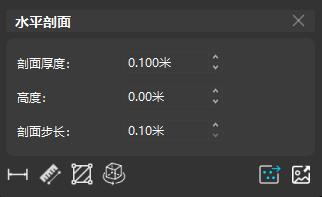

图114 水平剖面对话框

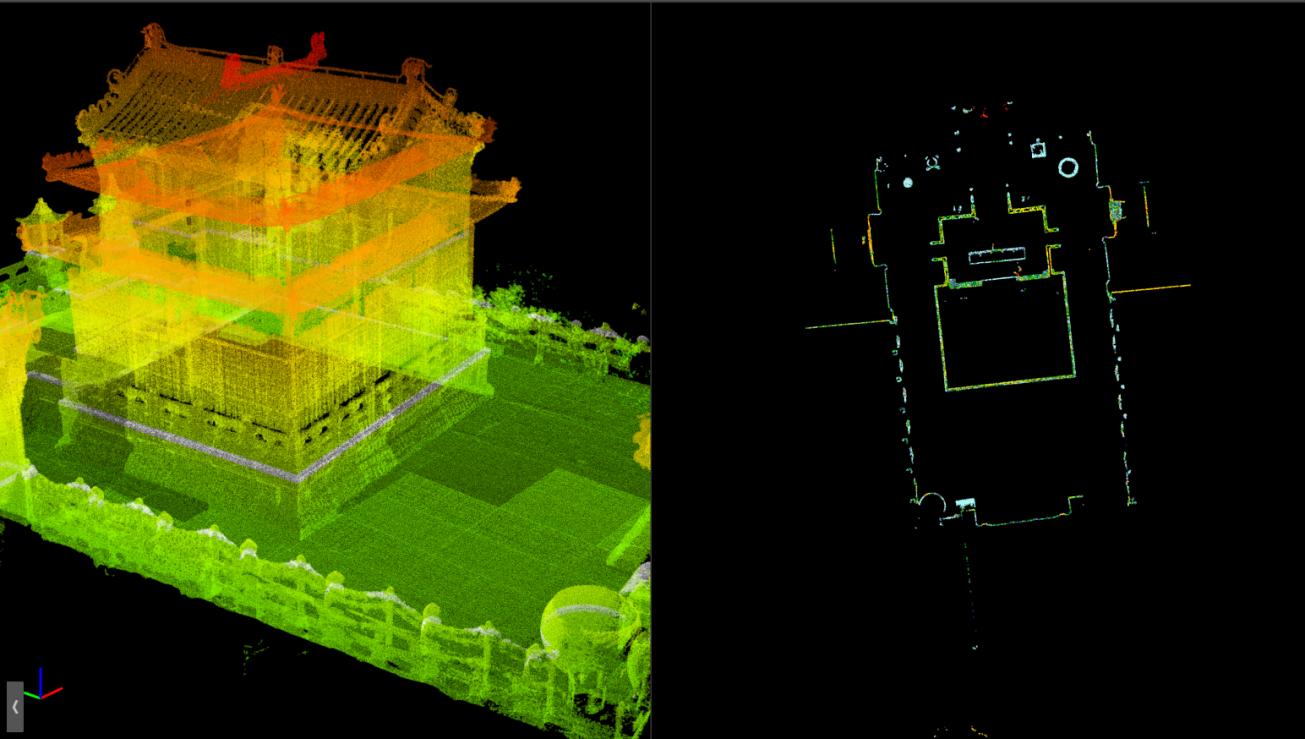

图115 水平剖面裁切图

4.3.3.3厚度测量 ​

点击“厚度量测”按钮,即可在右侧剖面视图中通过两点绘制一条线段,确定测量位置方位及初始测量起点,然后向该线段的垂直方向可再移动出一条平行线段,两条线段之间的距离,即为厚度测量值。

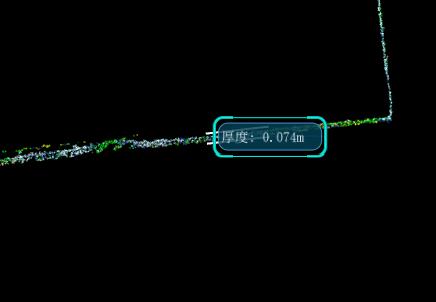

图116 剖面厚度测量

4.3.3.4长度测量 ​

点击“长度量测”按钮,即可在剖面视图中通过两点绘制一条线段,线段的长度即为长度测量值。

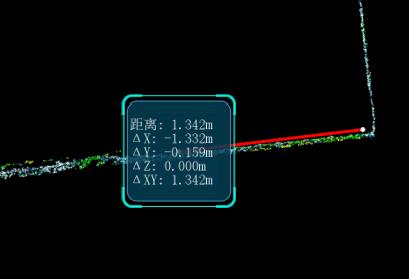

图117 剖面长度测量

4.3.3.5面积测量 ​

点击“面积量测”按钮,即可在剖面视图中通过多点绘制一个平面,平面面积即为面积测量值。

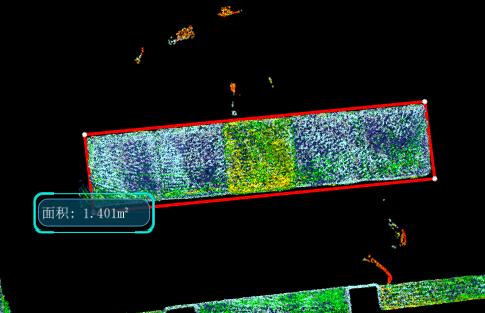

图118 剖面面积测量

4.3.3.6导出剖面点云 ​

支持剖面点云导出,并对导出点云进行自定义参数配置。详见4.2.7点云导出章节。

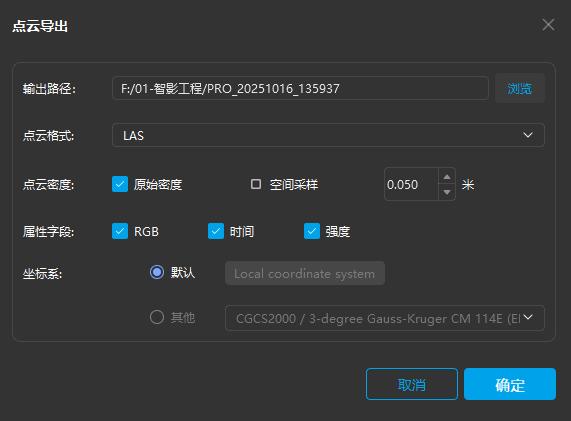

图119 导出剖面点云

4.3.3.7导出剖面图像 ​

支持剖面点云输出正射图,支持tif格式。

  1. 输出路径:设置正射影像输出的文件夹;

  2. 分辨率:设置输出图像的分辨率,单位为厘米,即单位像素的实际距离;

  3. 背景色:设置输出图像的背景色。

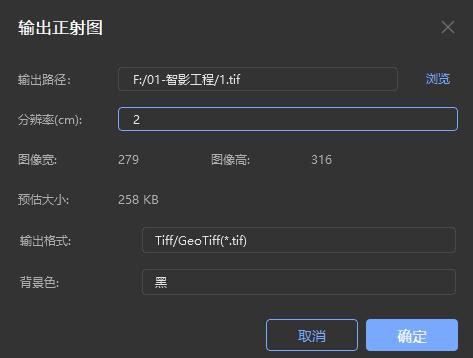

图120 导出剖面图像

4.3.4三点置平 ​

三点置平功能支持对建筑立面出现整体歪斜时的点云数据通过三点交互操作置为水平。

图121 三点置平

①在数据面板中,选择单个点云。

②点击菜单栏中的“三点置平”功能,弹出三点置平功能界面。在点云数据中选取一个平面,在该平面点选3个点后(选点时注意2点之间的距离尽量大,且3点选取不可在同一条直线上),则对选中的点云执行置平校正预览。

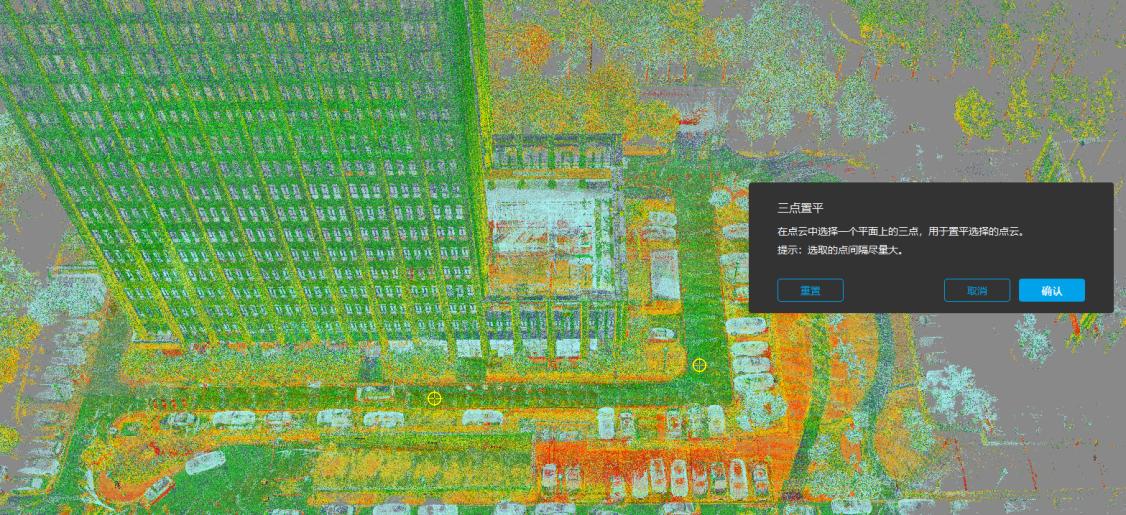

图122 三点置平功能界面

③如对置平效果不满意,可点击“重置”按钮重新选择三点;如满意,则点击“确认”按钮完成三点置平任务执行。
