单点测量

4.3工具

工具模块对一键处理完成后的数据提供基础辅助功能。主要功能包括点云测量、点云裁剪、剖面裁切、坐标转换、精度检查、路径漫游。

4.3.1测量工具

测量模块包含单点测量、多点测量、距离测量、面积测量、高度测量、坡度测量、角度测量、密度测量、体积测量、容积测量。

4.3.1.1单点测量

单点测量，又称为坐标测量。选中单点测量后，鼠标左键在数据主视图中单击选点后，视图中显示该点的坐标X、Y、Z，测量结果保留4位小数。

4.3.1.2多点测量

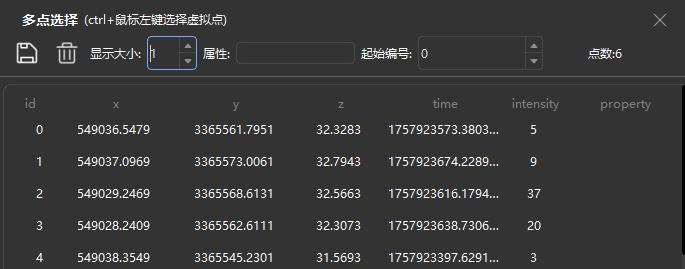

多点测量，又称为多点选择，主要是通过在数据主视图中选择多个点位后导出保存，导出的点位可作为控制点进行精度检查等。其中，多点测量支持以下功能：

• 多点选择：在数据主视图中鼠标左键单击选点后，选中的点位信息则在多点选择面板中被记录，记录其选点的坐标X、Y、Z、时间属性、强度信息；
• 文件保存：点击面板上方的“保存”图标，即可导出txt/csv 格式的点位信息；
• 删除点位：当被记录的点位需要删除时，选中该行点击面板上方的“删除”图标，即可删除该行，或鼠标右键选择“删除点”；
• 显示大小调整：通过调整“显示大小”数值，可更改点云显示比例；
• 属性：可手动填写属性信息，或在表格内增加点云属性；
• 起始编号修改：手动修改起始点号。

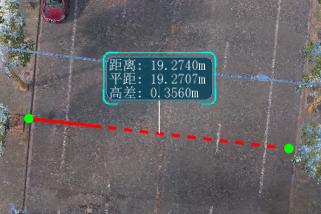

4.3.1.3距离测量

距离测量，测量绘制的2个点之间的距离。其中“距离”值为绘制的轨迹总距离，“平距”值为2个点在同一水平面时的距离，“高差”值为2个点之间的Z值距离差。

4.3.1.4面积测量

面积测量：鼠标左键单击数据绘制曲面，双击以关闭多边形，绘制时可通过快捷键（Backspace）撤销，绘制完成自动计算周长及面积。

4.3.1.5高度测量

高度测量：鼠标左键单击数据选取2个点位，测量2个点位之间的Z值距离差。
