模型原点规划

使用场景

OSGB 格式的三维模型受有效位数限制，当地面分辨率达到厘米级，且重建时模型位置与原点在 x 或 y 方向超过 10,000 米时，会出现小数点后有效位数丢失的问题，导致模型显示闪面。

因此需要每隔约 10,000 米的网格定义一个模型原点，减少模型坐标值的大小。

三维模型的实际位置由模型坐标与 metadata.xml 中的原点偏移量共同决定：

模型实际位置 = 模型坐标 + metadata.xml 中的 (x, y, z)

示例：

数据项	数值
模型实际位置	(528798.943391, 3802688.210360, 82.583181)
模型坐标	(191.844838, 139.406074, 25.083314)
Metadata.xml	(528607.1, 3802548.8, 57.5)，坐标系 EPSG:4547

计算关系：

• X：528798.943391 = 191.844838 + 528607.1
• Y：3802688.210360 = 3802548.8 + 139.406074
• Z：82.583181 = 25.083314 + 57.5

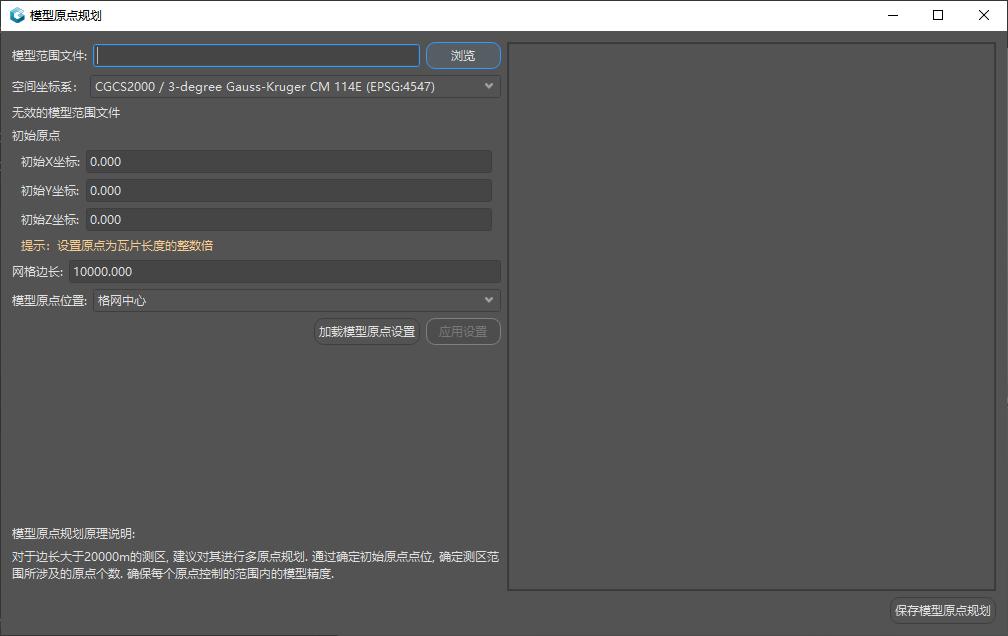

功能介绍

传统作业方式需要先规划原点，再分批提交原点对应的瓦片。使用「模型原点规划」功能后，可根据项目范围一次性设计模型原点，导出多原点设计文件，联动重建软件按设计原点输出对应瓦片。

功能	说明
模型范围文件	支持 KML、SHP 两种格式
空间坐标系	保持与模型成果坐标系一致
初始原点	初始 X、Y 坐标自定义，数值应为瓦片长度的整数倍；Z 坐标根据海拔设置
网格边长	与实际模型地面分辨率（GSD）相关
模型原点位置	根据 GSD 和有效距离确定
应用设置	应用参数并预览划分效果
保存模型原点规划	保存模型原点规划文件

网格边长与有效距离

GSD 范围	单原点有效距离
0.01 m < GSD ≤ 0.1 m	0 ~ 10 km
0.1 m < GSD ≤ 1 m	0 ~ 100 km

例如，GSD 为 0.02 m 时，单原点有效距离为 0~10 km。若将模型原点设置在网格中心，网格边长设置为 20,000；若设置在网格左下角，网格边长设置为 10,000。

操作说明

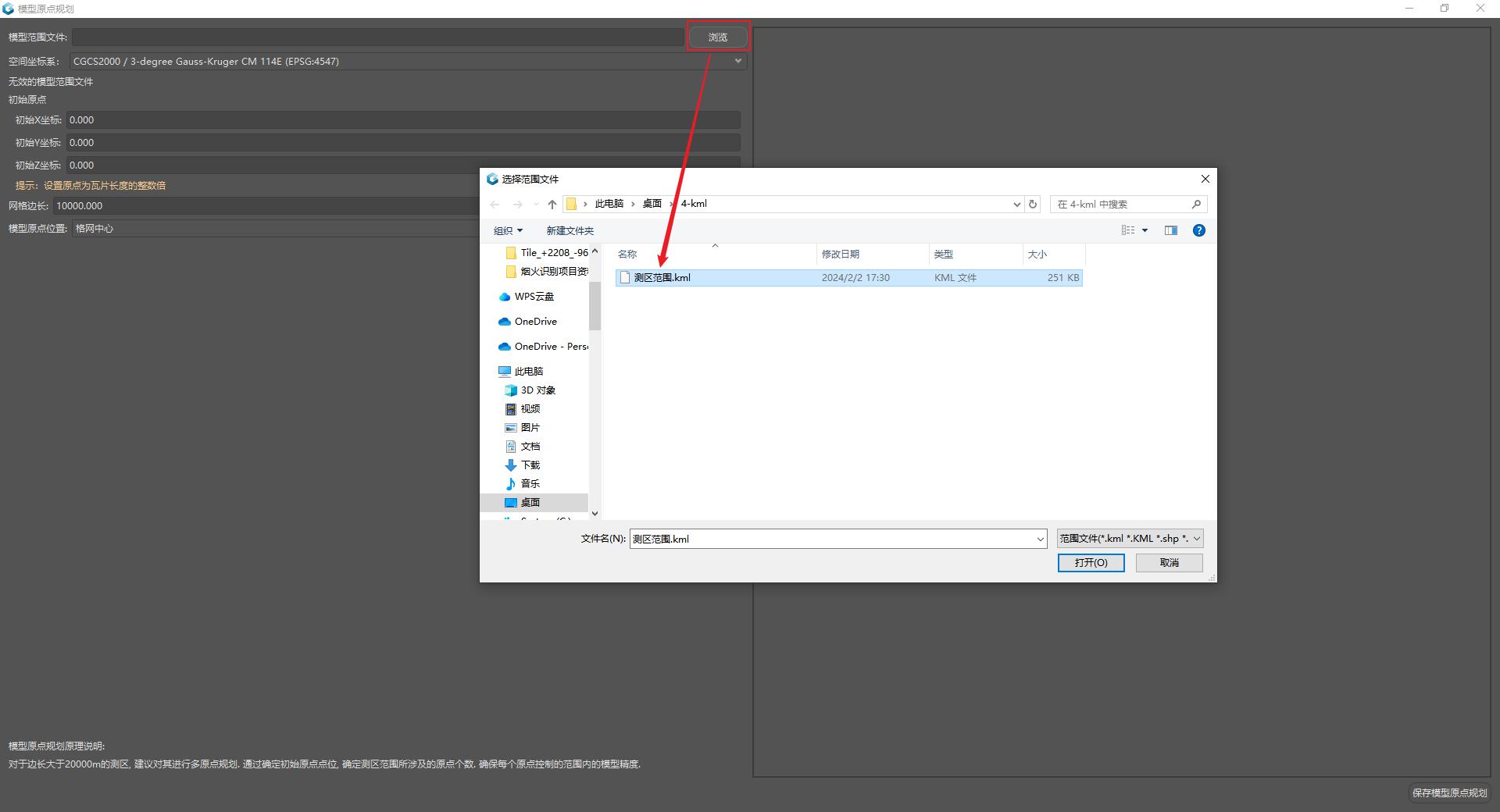

1. 导入范围线

导入项目范围线文件（KML 或 SHP）。

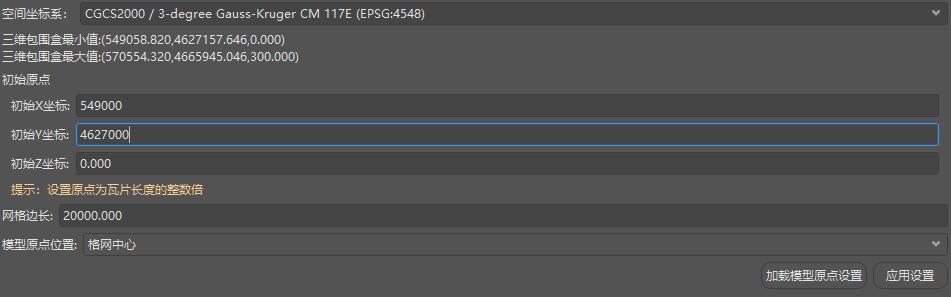

2. 参数设置

设置初始原点坐标。

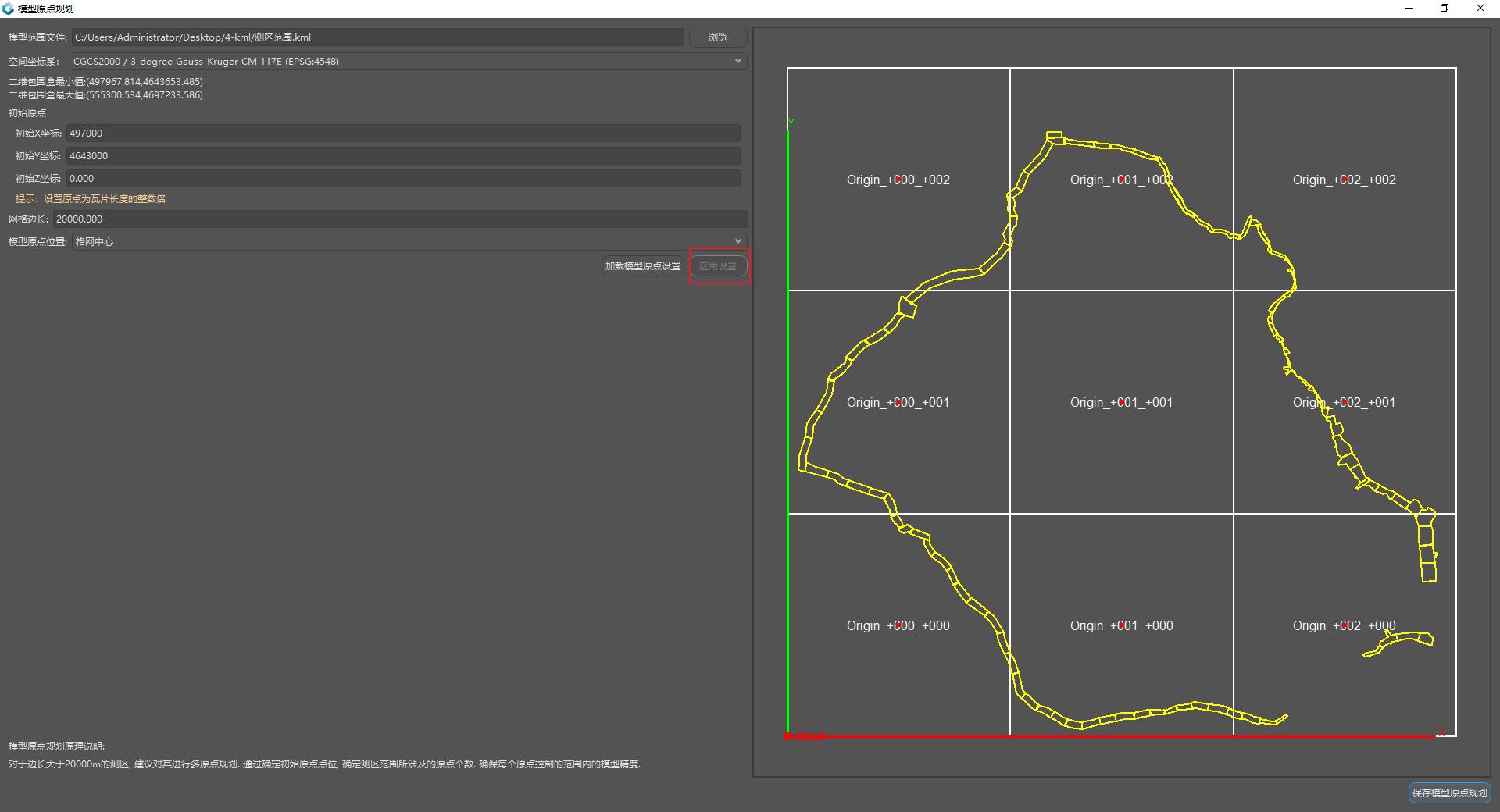

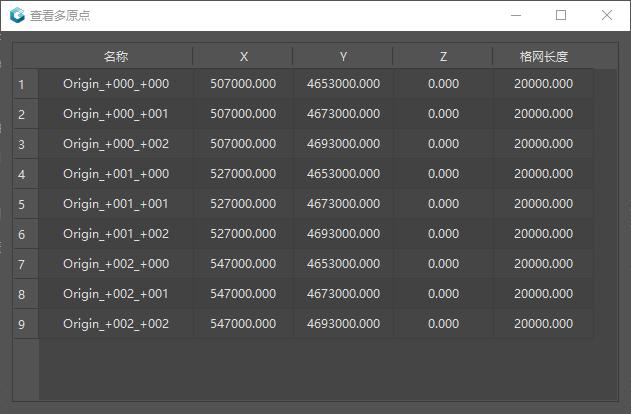

3. 效果预览

点击「应用设置」后预览多原点划分效果。

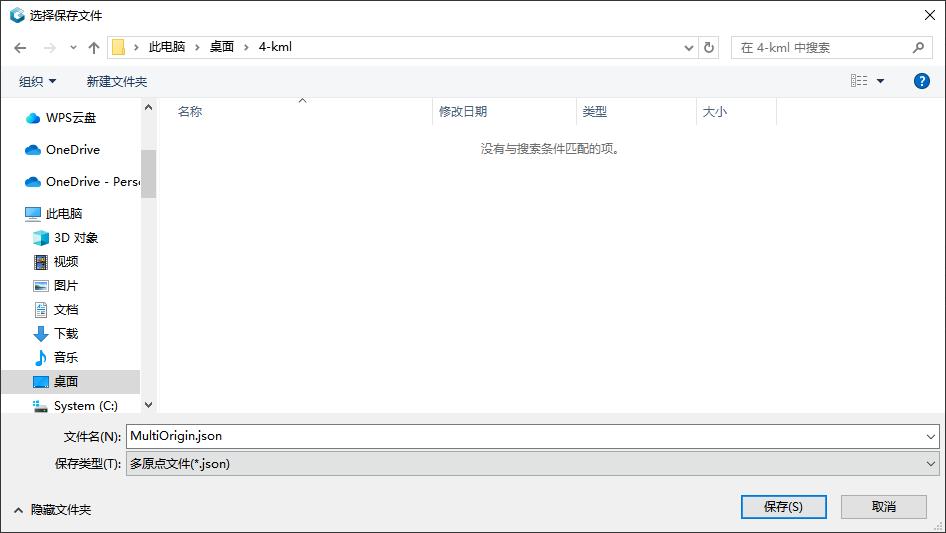

4. 保存原点规划文件

将规划结果导出为多原点文件，供后续重建使用。

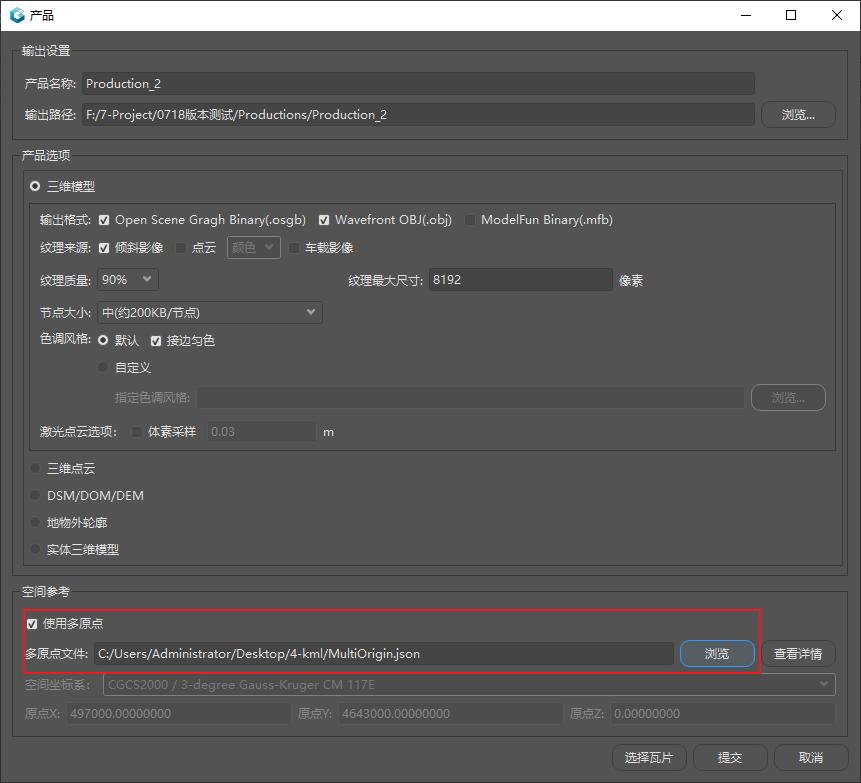

5. 在提交产品界面导入参数

提交产品时，导入多原点规划文件，系统将自动按原点将不同瓦片导出。
